Электрический двигатель, сокращенно электродвигатель –  электрическая машина, с помощью которой электрическая энергия преобразуется в механическую, для приведения в движение различных механизмов. Электродвигатель является основным элементом электропривода.

Чтобы избежать проблем с высокими затратами на ремонт, неприятных простоев и дополнительных материальных потерь используются качественные защитные устройства.

Общие требования ко всем видам аппаратов — простота их устройства и обслуживания, а также экономичность (малогабаритность, небольшой вес и минимальное количество дорогостоящих материалов, идущих на их изготовление).

Аппараты управления и защиты выбираются с учетом рода тока, величины напряжения, мощности электродвигателя, типа электрической защиты.

В данной статье будет представлена широкая линейка копании ABB, которая включает в себя следующие основные продукты

1. Контакторы и аппараты защиты от короткого замыкания.
2. Автоматические выключатели для защиты электродвигателей.
3. 3-полюсные контакторы и реле перегрузки для пуска электродвигателя и коммутации нагрузки.
4. 4-полюсные контакторы для коммутации питания. AF и Мини
5. Контакторные реле для цепей управления. Серия NF и Миниконтакторные реле
6. Контакторы для коммутации конденсаторов.
7. Контакторы для коммутации постоянного тока.
8. Контакторы для железнодорожной отрасли.
9. Модульные контакторы.
10. Решение для управления и защиты электродвигателей с новой технологией втычного монтажа.

Контакторы и аппараты защиты от короткого замыкания

Преимущества

• Простота и удобство выбора
• Помимо данных для заказа оборудования доступны также схемы подключения и чертежи с габаритными размерами
• При выборе оборудования в соответствии с таблицами выбора гарантируется обеспечение координации типа 1 или типа 2 в соответствии со стандартом МЭК

Особенности

• Решения для прямого пуска электродвигателей, реверсивного пуска и пуска по схеме «звезда-треугольник»
• Для быстрого и удобного соединения аппаратов между собой существует специальные соединительные комплекты
• Модули реверсивной блокировки не требуют дополнительного пространства между аппаратами
• Зеркальные и механически соединенные между собой контакты контакторов

Автоматические выключатели для защиты электродвигателей

Автоматические выключатели для защиты двигателей являются электромеханическими устройствами для защиты силовой цепи. Они используются для коммутации электродвигателей вручную и для их защиты от токов короткого замыкания, перегрузки и обрыва фазы без применения плавких предохранителей. Защита без использования предохранителей позволяет экономить средства и требуемое пространство, а также обеспечивает быстрое срабатывание в случае короткого замыкания, поскольку двигатель отключается за считанные миллисекунды.

Преимущества

• Множество совместимых аксессуаров (вспомогательные контакты, сигнальные контакты, независимые расцепители и расцепители минимального напряжения) для серий MS1xx и MO1xx
• Компактный дизайн
• Эффективное проектирование и установка за счет максимального соответствия всем особенностям контакторов АББ
• Простые соединители позволяют с легкостью устанавливать электрические и механические соединения для сборки пускателей прямого пуска
• Сокращение числа простоев благодаря высокой степени защиты двигателей и уменьшения объемов работ по устранению неполадок
• Уменьшение расходов на техническое обслуживание благодаря тому, что двигатель надежно защищен

Возможности

• Ручное управление / защита от коротких замыканий и перегрузок
• Регулируемый ток защиты от перегрузок и индикация срабатывания расцепителя
• Функция отключения
• Температурная компенсация
• Удаленное управление с помощью расцепителей минимального напряжения или независимых расцепителей
• Рабочая отключающая способность при коротком замыкании Ics до 100 кА.

3-полюсные контакторы и реле перегрузки для пуска электродвигателя и коммутации нагрузки

Компания АББ предлагает широкий выбор 3-полюсных контакторов, подходящих как для обычных, так и для тяжёлых условий эксплуатации, а также продукцию специального назначения. Технология контакторов AF кардинально изменила принципы использования контакторов, что позволило применять их в любых странах мира и практически во всех сетях. Серия миниатюрных контакторов предлагает компактные размеры и особые возможности подключения.

Серия 3-полюсных контакторов и реле перегрузки включает в себя следующую продукцию:

3-полюсные контакторы AF

Контакторы AF, созданные на основе технологии AF, задают новый отраслевой стандарт. Катушка с электронным управлением предоставляет многочисленные преимущества по сравнению с традиционными решениями и в сочетании с обширным набором функций, предлагаемых АББ, позволяет добиваться оптимальной конфигурации.

Преимущества

• Оптимизация логистики и сокращение административных расходов за счет уменьшения количества вариантов изделий для выбора
• Возможность обращения в глобальную службу поддержки и использование одинаковой продукции во всех частях мира: катушка 100–250 В перем./пост. тока поддерживает все стандартные значения напряжения в сети
• Уменьшение энергопотребления катушки на 80 % позволяет экономить электроэнергию
• Надежная и стабильная работа при скачках и просадках напряжения благодаря использованию технологии AF.

Возможности

• До 560 кВт — 400 В AC-3 и 2650 А — 690 В AC-1
• Всего 4 катушки покрывают диапазон напряжения катушек 24–500 В перем. тока и 20–500 В пост. тока
• Типы соединений: винтовые, подпружиненные и для кабеля с кольцевым наконечником
• Встроенный ограничитель перенапряжения
• Наборы соединений и механическая блокировка для реверса и пускатель «звезда-треугольник» для простой, быстрой и надежной сборки пускателей
• Зеркальные контакты

3-полюсные мини-контакторы

Мини-контакторы идеально подходят для установок, где надежность при малых габаритных размерах является основным требованием. Размеры, технические характеристики и разнообразие ассортимента предоставляет клиентам возможность выбрать контактор для любых областей применения.

Преимущества

• Самый маленький мини-контактор на рынке
• Отсутствие шумов при работе благодаря малошумной катушке
• Сокращение энергопотребления и расходов
• Возможность использования в любом положении.

Возможности

• До 5,5 кВт — 400 В AC-3 и 20 А — 400 В AC-1
• Три типа соединений: винтовые, с выводами под пайку и со штыревым подключением
• Реверсивные мини-контакторы со встроенной механической блокировкой
• Специальная версия с потреблением катушки 1,4 Вт для прямого подключения к ПЛК
• Встроенная цепь защиты сети с диодами и дополнительный модуль защиты от перенапряжения

Тепловые реле перегрузки

Тепловые реле перегрузки являются экономичными электромеханическими устройствами для защиты главной цепи. Они обеспечивают надежную защиту двигателей в случае перегрузки или обрыва фазы. В сочетании с контакторами тепловые реле перегрузки образуют компактные решения для пуска двигателя.

Преимущества

• Надежная защита двигателей
• Простота сборки пускателей
• Оптимальная совместимость с контакторами АББ
• Единые монтажные комплекты и кнопки сброса для удаленного управления доступны для особых условий эксплуатации

Возможности

• Класс расцепления 10
• Регулируемые диапазоны тока
• Защита от перегрузок с чувствительностью к обрыву фазы
• Температурная компенсация (до +60 °C)
• Ручной или автоматический сброс (с блокировкой)
• Функции остановки и тестирования

Электронные реле перегрузки

Электронное реле перегрузки обеспечивает надежную и тщательную защиту электродвигателей в случае перегрузки или обрыва фазы. Совместно с контакторами электронные реле перегрузки образуют компактные решения для пуска двигателя.

Преимущества

• Надежная защита электродвигателей
• Простота создания пускателей
• Оптимальная совместимость с контакторами АББ
• Сокращение расходов на логистику и улучшенные характеристики конструкции за счет реализации трех классов расцепления в одном устройстве
• Единые монтажные комплекты и восстановление проводки для удаленного управления в особых условиях эксплуатации

Возможности

• Возможность выбора класса расцепления (10E, 20E, 30E)
• Регулируемые диапазоны тока
• Защита от перегрузок с чувствительностью к обрыву фазы
• Температурная компенсация до +70 °C и автономное питание
• Ручной или автоматический сброс (с блокировкой)
• Функции остановки и тестирования

4-полюсные контакторы для коммутации питания

4-полюсных контакторы АББ ― это дополнение к семейству 3-полюсных контакторов AF и оборудования для защиты двигателя. Контакторы AF признаны потребителями во всем мире благодаря своей непревзойденной производительности в различных областях применения и условиях эксплуатации. К преимуществам 4-полюсных мини-контакторов также относится их компактность и поддержка 3 типов подключения.

Ассортимент 4-полюсных контакторов:

4-полюсные контакторы AF

Контакторы AF, созданные на основе технологии AF, задают новый отраслевой стандарт. Катушка с электронным управлением предоставляет многочисленные преимущества по сравнению с традиционными решениями и в сочетании с обширным набором функций, предлагаемых АББ, позволяет добиваться оптимальной конфигурации.

Преимущества

• Оптимизация логистики и сокращение административных расходов за счет уменьшения количества вариантов изделий для выбора
• Возможность обращения в глобальную службу поддержки и использования одной и той же продукции во всех регионах
• Уменьшение энергопотребления катушки на 80 % позволяет экономить электроэнергию
• Надежная и непрерывная работа при скачках и просадках напряжения благодаря использованию технологии AF.

Возможности

• До 1000 А, 690 В AC-1
• Всего 4 катушки покрывают диапазон напряжения катушек 24–500 В перем. тока и 20–500 В пост. тока
• Встроенный ограничитель перенапряжения
• Зеркальные контакты
• Простые в использовании дополнительные аксессуары с возможностью установки простым защелкиванием.

4-полюсные мини-контакторы

Мини-контакторы идеально подходят для установок, где надежность при малых габаритных размерах является основным требованием. Размеры, технические характеристики и разнообразие ассортимента предоставляет клиентам возможность выбрать контактор для любых областей применения.

Преимущества

• Самый маленький мини-контактор на рынке
• Отсутствие шума при работе благодаря малошумной катушке
• Сокращение энергопотребления и расходов
• Возможность использования в любом положении.

Возможности

• До 20 А, 690 В AC-1
• Три типа соединений: винтовые, с выводами под пайку и со штыревым подключением
• Специальная версия с потреблением катушки 1,4 Вт для прямого подключения к ПЛК
• Встроенная цепь защиты сети с диодами и дополнительный модуль защиты от перегрузок по напряжению.

Контакторные реле для цепей управления

Предлагаемая компанией АББ серия контакторных реле представлена продукцией с техническими усовершенствованиями, а также продукцией специального назначения. Контакторные реле NF могут использоваться во всех частях мира и в любых условиях сети. Ассортимент миниконтакторных реле включает различные комбинации контакторов и специальные возможности подключения.

Контакторные реле NF

Контакторные реле NF основаны на технологии AF. Катушка с электронным управлением предоставляет многочисленные преимущества по сравнению с традиционными решениями и в сочетании с обширным набором функций, входящим в предложение АББ, позволяет всегда добиваться оптимальной конфигурации.

Преимущества

• Оптимизация логистики и сокращение административных расходов за счет уменьшения количества вариантов изделий для выбора
• Возможность обращения в глобальную службу поддержки и использования одной и той же продукции во всех регионах
• Уменьшение энергопотребления катушки на 80 % позволяет экономить электроэнергию
• Надежная и непрерывная работа при скачках и просадках напряжения благодаря использованию технологии AF.

Возможности

• Серии 4- и 8-полюсных устройств, 8-полюсные устройства с постоянно фиксируемым 4-полюсным дополнительным блоком контактов
• Типы соединений: винтовые, подпружиненные и для кабеля с кольцевым наконечником
• Встроенный ограничитель перенапряжения
• В моделях NF33/11 и NF51/11 имеются контакты с задержкой на срабатывание и опережающие контакты
• Простые в использовании вспомогательные принадлежности с возможностью установки простым защелкиванием
• Зеркальные контакты

Миниконтакторные реле

Миниконтакторные реле идеально подходят для установок, где надежность при малых габаритных размерах является основным требованием.Размеры, технические характеристики и разнообразие ассортимента предоставляет клиентам возможность выбрать контактор для любых областей применения.

Преимущества

• Сокращение энергопотребления и расходов
• Отсутствие шума при работе благодаря малошумной катушке
• Возможность использования в любом положении

Возможности

• 4-полюсные мини-контакторные реле с различными сочетаниями контактов
• 3 типа соединений: винтовые, с выводами под пайку и с штыревым подключением
• Специальная версия с потреблением катушки 1,4 Вт для прямого подключения к ПЛК
• Встроенная цепь защиты сети с диодами и дополнительный модуль защиты от перенапряжений

Контакторы для коммутации конденсаторов

Коммутация конденсаторов отличается очень высокими пиковыми значениями тока при включении питания конденсаторов. Контакторы UA..RA имеют встроенный гасящий резистором, позволяющий справляться с любыми пиковыми значениями тока.

Преимущества

• Самый широкий на рынке ассортимент контакторов
• Надежность в областях применения, где требуется коммутация конденсаторов
• Простой выбор благодаря программному обеспечению CAPCAL

Возможности

• Контакторы UA..RA с гасящими резисторами используются, когда пиковое значение тока намного превышает 100-кратное среднеквадратичное значение номинального тока
• Контакторы UA используются, когда пиковое значение тока меньше или равно 100-кратному увеличению номинального среднеквадратичного значения тока
• Благодаря технологии AF и электронной катушке доступны контакторы UAF..RA с широким диапазоном управляющего напряжения.

Контакторы для коммутации постоянного тока

Контакторы GA и GAF специально предназначены для переключения цепей постоянного тока с напряжением до 1000 В. Благодаря эффективному отключению цепей постоянного тока данная серия продукции является самой компактной на рынке. Наша стандартная серия контакторов AF может также использоваться для переключения постоянного тока до 850 В пост. тока.

Преимущества

• Компактная и современная конструкция
• Одобрено МЭК и UL
• Возможность обращения в глобальную службу поддержки и использования одной и той же продукции во всех регионах
• Надежность работы во всех сетях

Возможности

• До 2000 А, 1000 В пост. тока
• Контакторы GAF основаны на признанной технологии AF
• Широкий диапазон управляющего напряжения (например, 100–250 В перем./пост. тока)
• Интерфейс ПЛК, 24 В пост. тока — 100 мА
• Встроенный ограничитель перенапряжения

Контакторы для железнодорожной отрасли

Контакторы AF..(Z)B можно использовать в любых условиях эксплуатации, включая пассажирские вагоны и локомотивы на железных дорогах, поезда метро или трамваи. Контакторы и контакторные реле используются в подвижных составах для управления освещением, нагревом, размыканием, кондиционированием воздуха, вентиляцией и дверьми.

Преимущества

• Компактная конструкция позволяет уменьшить пространство, необходимое для установки, на 20 %
• Снижение веса на 45 % привело к меньшему потреблению энергии приводным механизмом подвижного состава
• Оптимизация логистики благодаря сокращению различных вариантов продукции на 90 %, и всего 3 катушки покрывают диапазон напряжения катушки от 24 В пост. тока до 220 В пост. тока
• Забота об окружающей среде благодаря снижению энергопотребления катушки на 68 %.

Возможности

• 3- и 4-полюсные контакторы, контакторные реле
• Существуют модели со стандартными винтовыми клеммами и клеммы для кабеля с концевым наконечником
• Соответствие всем стандартам для подвижных составов: IEC 60077-1/2, EN 50155, IEC 61373 кат.1 классB
• Могут достигать самого строгого уровня требований к пожаробезопасности без ограничений в монтаже: EN 45545, уровень опасности HL2 или HL3, NF F 16- 101/102 кат. A1, DIN 5510-2, UNI CEI 11170, ASTM и BSS
• Электронный интерфейс катушки поддерживает широкий диапазон управляющего напряжения постоянного тока и контролирует колебания напряжения питания, при аккумуляторном питании
• Компания АББ имеет сертификат IRIS (International Railway Industry Standard ― Международный стандарт железнодорожной промышленности).

Модульные контакторы

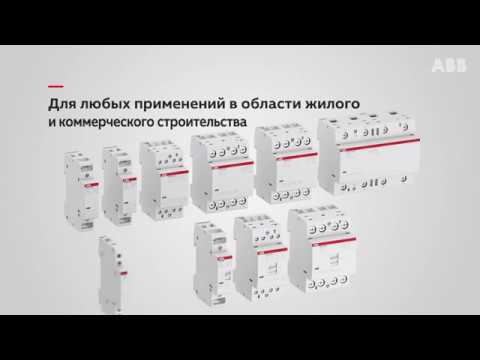

Новые Модульные контакторы ESB..N/EN..N разработаны для коммутации цепей освещения, управления системами отопления, электродвигателями и насосным оборудованием. Бесшумная работа катушки управления и отсутствие постороннего звука при эксплуатации являются отличительными особенностями нового поколения устройств. За счет применения универсальной катушки питания (AC/DC), которая не издаёт шума и вибраций при эксплуатации, возможности работы в автоматическом и в ручном режимах, а также наличия универсальных аксессуаров, модульные контакторы можно использовать в любых областях применения, где требуется соблюдение тишины, спокойствия и обеспечение комфорта для людей. При использовании специальных версий EN..N с трехпозиционным переключателем на фронтальной панели имеется возможность ручного управления.

Преимущества:

Бесшумная работа  – Модульные контакторы оснащены полностью бесшумными в режиме удержания катушками управления с универсальным питанием AC/DC, что является наиважнейшим требованием в случае применения оборудования в гостиничных номерах, жилых зданиях, офисных и торговых центрах.

Встроенная защита – Контакторы ESB..N и EN..N оснащены встроенной защитой цепи катушки управления. Встроенный варистор защищает катушку отимпульсных перенапряжений, вызванных в том числе ударом молнии.

Сокращение ширины сборки – Контакторы нового поколения могут устанавливаться вплотную. Нет необходимости в расстоянии между контакторами, что позволяет экономить пространство в шкафу и сокращать затраты.

Широкий ассортимент устройств – Новое поколение модульных контакторов ESB..N и EN..N представлено устройствами с номинальными токами от 16 до 100 A.

Поставки в индивидуальных упаковках – Размещайте заказы в соответствии с Вашими потребностями.

Решение для управления и защиты электродвигателей с новой технологией втычного монтажа

В новой линейке оборудования для управления и защиты электродвигателей применяется новая технология втычного монтажа. Вам понадобится всего одно действие для подключения проводников без использования инструментов, что позволит снизить время монтажа до 50 % по сравнению со стандартными устройствами с винтовыми клеммами.  Использование втычных клемм позволяет обеспечить высокую надежность соединения. Если для Вас важны скорость, удобство монтажа и надежность соединения — используйте новые линейки аппаратов с технологией втычного монтажа.

Преимущества:

1. Быстрая сборка
   • Соединения 2-в-1.
     Использование втычных клемм позволяет подключать как гибкие проводники с наконечником, так и одножильные жесткие проводники без наконечника без использования каких-либо инструментов — кабель можно вставить в клемму рукой.
   • Широкий ассортимент аксессуаров.
     Совместимость с оборудованием с винтовыми клеммами. Аксессуары со втычными клеммами можно также устанавливать на стандартные аппараты с винтовыми клеммами
   • Комплексное решение.
     До 38 А, 18,5 кВт, 400 В AC при 3-фазном подключении
     До 50 А AC при 1-фазном подключении
     Широкий ассортимент аксессуаров
2. Удобный монтаж
   • Всего один инструмент для всех операций.
     Вам понадобится отвертка шириной 3 мм только для подключения гибкого проводника без наконечника, а также для демонтажа всех видов проводников.
   • Соединения без использования инструментов.
     Монтаж и демонтаж аксессуаров
     не требует использования инструментов.
     Для подключения гибких проводников без наконечника понадобится только отвёртка.
   • Возможность автоматизированного монтажа.
     Решения с технологией втычного монтажа предполагают
     Подключение всех кабелей под углом 90° к фронтальной поверхности и доступ к клеммам с лицевой стороны.
3. Надежное соединение
   • Гарантированная надежность
     Особая конструкция пружинного соединения гарантирует надежный электрический контакт, обеспечивает постоянное контактное усилие и не требует обслуживания в течении всего срока службы.
   • Устойчивость к вибрациям.
     Технология втычного монтажа прошла испытания на ударные и вибрационные нагрузки согласно стандартам МЭК. Высокая надёжность оборудования с втычными клеммами даже в экстремальных условиях эксплуатации.
   • Не требуется протяжка соединений.
     Благодаря самозажимным клеммам нет необходимости в повторной протяжке после транспортировки или в течение срока службы оборудования.
