Магнитный пускатель или электромагнитный контактор — коммутационный электрический аппарат, предназначенный для пуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором непосредственным подключением обмоток статора к сети и разрывом тока в них без предварительного ввода в цепь дополнительных сопротивлений.
Пускатель прямого действия — Пускатель, одноступенчато подающий сетевое напряжение на выводы двигателя.
Реверсивный пускатель — Пускатель, предназначенный для изменения направления вращения двигателя путем переключения его питающих соединений без обязательной остановки двигателя.
Пускатель с двумя направлениями вращения — Пускатель, предназначенный для изменения направления вращения двигателя путем переключения его питающих соединений только во время остановки двигателя.
Таким образом пускатель прямого действия предназначен для запуска, остановки и защиты электродвигателя, в то время как реверсивный пускатель помимо всего вышеперечисленного позволяет изменять направление вращения двигателя.
Магнитный пускатель – устройство, которое обязательно содержит контактор (как главный коммутационный элемент), а также может содержать:
Принцип работы
Принцип действия магнитного пускателя базируется на явлении электромагнитной индукции. Если сквозь катушку ток не протекает, значит, магнитное поле в ней отсутствует. Это приводит к тому, что пружина механически отталкивает подвижные контакты. Как только восстанавливается питание катушки в ней появляются магнитные струи, сжимающие пружину и притягивающие якорь к бездвижно закрепленной части магнитопровода.
Так как работа пускателя проходит только под воздействием электромагнитной индукции, размыкание контактов происходит при перебоях с электричеством и при снижении напряжения в сети больше чем на 60% от номинального показателя. Когда напряжение вновь восстановлено, контактор не включается самостоятельно. Для его активации понадобится нажатие кнопки «Пуск». При надобности изменения направления вращения асинхронного двигателя применяются реверсивные устройства. Реверс происходит благодаря 2 контакторам, активирующимся по очереди. При одномоментном включении контакторов происходит короткое замыкание. Для исключения таких ситуаций в систему входит специальная блокировка.
Схема магнитного пускателя
Чтобы подключить магнитный пускатель следует понять его принцип действия, изучить конструктивные особенности. Тогда, несмотря на кажущуюся сложность схемы подключения вам не составит труда правильно подключить магнитный пускатель, даже если до этого вы никогда с ним не сталкивались.
В данной статье мы рассмотрим пускатели компании EATON. Пускатель прямого действия и Пускатель со схемой звезда – треугольник
Серия Moeller®
Стандартные модульные компоненты пускателя оптимизированы для совместного использования. Они легко комбинируются с аксессуарами системы PKZ, что обеспечивает выполнение требований заказчиков к полной взаимозаменяемости и унификации.

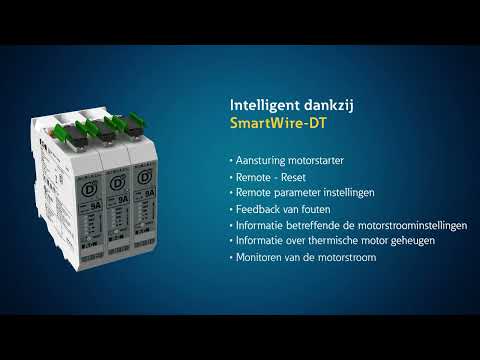

Пусковые комбинации с PKE могут подключаться к сети автоматизации через интерфейс SmartWire-DT. Данные о протекающем через PKE токе могут быть направлены модулем COM-SWD в систему SmartWire-DT. Кроме этого, аппарат располагает функциями индикации сообщений о состоянии и перегрузке, а также диагностической информации. Данные могут передаваться непосредственно на контроллер и далее по системе. Дополнительные данные, передаваемые автоматическим выключателем защиты электродвигателя, повышают эффективность и надежность работы приводов.

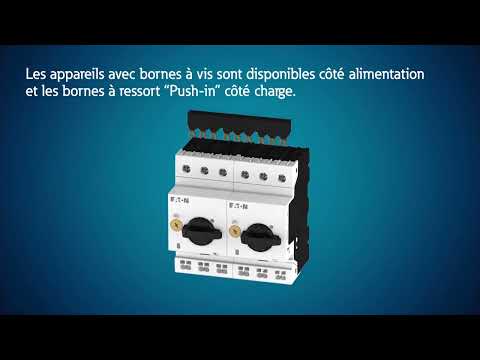

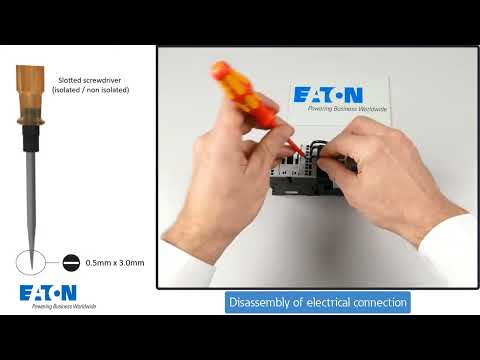

Пускатели для прямого пуска (устройства в сборе) состоят из автомата защиты двигателя PKZM0 и контактора DILM.
Монтаж пускателей до 15 A на DINрейку осуществляется креплением автоматического выключателя. Крепление контактора обеспечено механическим соединительным элементом.
Направляющая для контрольных кабелей вмещает до 6 проводников с внешним диаметром 2.5мм или до 4 проводников с внешним диаметром 3.5мм.
Начиная от 16 A, автомат защиты двигателя и контактор монтируются на адаптер.
Соединение силовой цепи между автоматом PKZ и контактором осуществляется электрическим контактным модулем.
Реверсивные пускатели (устройства в сборе) состоят из автомата защиты двигателя PKZM0 и двух контакторов DILM.
Монтаж пускателей до 12 A на DIN - рейку осуществляется креплением автоматического выключателя. Крепление контактора обеспечено механическим соединительным элементом.
Направляющая для контрольных кабелей вмещает до 6 проводников с внешним диаметром 2.5мм или до 4 проводников с внешним диаметром 3.5мм. Начиная от 16 A, автомат защиты двигателя и контактор монтируются на адаптер.
Соединение силовой цепи между автоматом PKZ и контакторами осуществляется электрическим контактным модулем.
Устройства в сборе комплектуются механической блокировкой, пускатели до 12 A также имеют электрическую блокировку.
Скорее всего многие читатели знают или хотя бы слышали, что электродвигатели обычно подключаются либо по схеме "звезда ", либо по схеме «треугольник» в зависимости от напряжения, на которое рассчитана каждая обмотка двигателя.
В случае подключения двигателя «звездой» пусковой ток, который может превышать в 3 — 8 раз номинальный ток, меньше чем при подключении «треугольником», но при этом и мощность двигателя будет меньше, чем заявленная паспортная. В схеме «треугольник» все происходит наоборот — двигатель работает на полную паспортную мощность, но при этом для этого типа подключения характерны высокие пусковые токи.
Для того чтобы уменьшить пусковой ток, но при этом сохранить и полную заявленную мощность двигателя и применяют переключение со «звезды» на «треугольник». При такой схеме изначальный запуск электродвигателя происходит по схеме «звезда», а после того, как двигатель разгонится и наберет обороты, происходит переключение на «треугольник». Обычно такая схема используется для двигателей большой мощности, где пусковые токи особенно высоки, что может привести к просадке напряжения в сети.
Схема звезда-треугольник (электромеханический)
Своей полностью смонтированной на заводе сборкой звезда-треугольник SDAINL компания EATON предлагает комфортный вариант управления двигателем. Она позволяет заказчику сэкономить время на дорогостоящий электромонтаж и сборку и исключает возможные источники ошибок.
Особенности пускателей SDAINL звезда-треугольник
Пускатели SDAINL представлены с различным номинальным током и управляющим напряжением.
Рассмотрим на примере пусковую комбинацию SDAINLM200 (230V50HZ,240V60HZ)
Описание:
Пусковая комбинация звезда-треугольник, 200А, управляющее напряжение 230В (AC)
Комбинации контакторов, звезда/треугольник; соединение винта; 110 кВт; 400 в; АС-3; 230 В 50 Гц, 240 V 60 Гц
Макс. время переключения
< 20 с
Управляющее напряжение
230 V 50 Hz, 240 V 60 Hz
Род тока: перем. ток/пост. ток
Питание перем. тока
Отдельные компоненты комбинации
Сетевой контактор Q11
DILM115
+ DILM150-XHI31 Тип
Контактор для соединения треугольником Q15
DILM115
+ DILM150-XHI11 Тип
Контактор для соединения звездой Q13
DILM80
+ DILM150-XHI11 Тип
Реле времени K1
ETR4-51 Тип
Компания Eaton, лидер в области решений по управлению энергией, предлагает широкий ассортимент электрических контроллеров и автоматизации, предназначенных для удовлетворения потребностей современных промышленных применений. В этом обзоре рассматривается обширный ассортимент устройств Eaton для пуска и защиты двигателей, подчеркивая их спецификации, преимущества, области применения и возможные недостатки. Основное внимание будет уделено контакторам DIL, контакторам DILM и их аксессуарам, частотным преобразователям, реле, мягким пускателям и устройствам защиты двигателей, предоставляя детальный обзор каждого типа продукции.
✔ Контакторы DIL
✔ До 38A Контакторы Eaton серии DIL являются надежными решениями для переключения и управления двигателями. Модели до 38A идеально подходят для небольших нагрузок двигателей, обеспечивая надежную работу и легкость установки.
✔ До 72A Для средних нагрузок двигателей Eaton предлагает контакторы DIL до 72A. Эти контакторы обеспечивают безопасное и эффективное управление двигателями, подходящее для различных промышленных применений.
✔ До 170A Для больших нагрузок двигателей доступны контакторы DIL до 170A. Эти контакторы входят в серию xStart от Eaton, разработанную для работы с высокими токами, сохраняя при этом высокую надежность и производительность.
✔ Контакторы DILM
✔ До 170A, 225A, 250A, 300A Контакторы DILM предназначены для высоких токов, с моделями, доступными до 300A. Эти контакторы имеют модульную конструкцию, что облегчает их установку и интеграцию в существующие системы.
✔ 400A, 500A Для еще более высоких токов Eaton предлагает контакторы DILM до 500A. Они разработаны для тяжелых условий эксплуатации, обеспечивая надежную работу в самых требовательных условиях.
✔ 185A, 225A Промежуточные варианты, такие как модели на 185A и 225A, обеспечивают гибкость для приложений, требующих средних и высоких токов.
✔ Аксессуары для контакторов DILM
Eaton предлагает широкий ассортимент аксессуаров для контакторов DILM, которые расширяют их функциональность и адаптируемость. Эти аксессуары включают в себя дополнительные контакты, таймеры и механические блокировки, позволяя создавать индивидуальные решения, соответствующие конкретным потребностям применения.
✔ Контакторы DILMT до 95 А
Это специализированные контакторы, разработанные для особых применений управления двигателями, требующих тока до 95 А. Они обеспечивают точное управление и высокую надежность.
✔ Четырехполюсные контакторы DILMP
Идеально подходят для приложений, требующих четырехполюсных конфигураций, обеспечивая дополнительную универсальность решений по управлению двигателями.
✔ Мини-контакторы DILEM
Компактные и эффективные, эти мини-контакторы подходят для маломощных приложений, обеспечивая экономию места без ущерба для производительности.
✔ Мини-реле DILER
Мини-реле предоставляют дополнительные возможности управления, легко интегрируясь с другими устройствами управления электродвигателями Eaton.
✔ Реле перегрузки ZBT
Эти реле обеспечивают необходимую защиту от перегрузок двигателя, гарантируя долговечность и надежность его работы.
✔ Реле управления DILAT
Реле управления серии DILAT обеспечивают точные функции управления для различных приложений управления двигателями.
✔ Реле DILA
Реле DILA - это универсальные компоненты, используемые для коммутации и управления двигателями, обеспечивающие эффективную работу и интеграцию с другими устройствами управления.
✔ Контакторы на более чем 580 А
В ассортименте Eaton есть контакторы для очень высоких токов, например, серия DILH, способная выдерживать токи до 2 600 А и предназначенная для самых сложных промышленных условий.

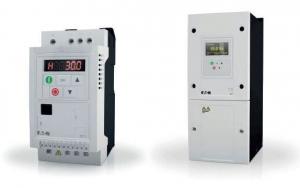

✔ Серия DC1 Преобразователи частоты серии DC1 имеют диапазон мощности от 0,37 кВт до 22 кВт и от 75 кВт до 250 кВт, отличаются компактной конструкцией и простотой настройки. Эти преобразователи идеально подходят для простых приложений, таких как насосы, вентиляторы и конвейеры.

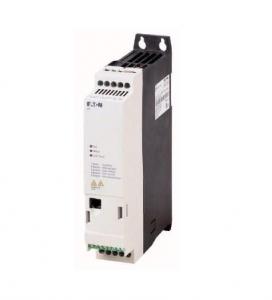

✔ Серии DE1 и DE11 (микроприводы) Эти микроприводы мощностью от 0,25 кВт до 7,5 кВт предназначены для небольших приложений, обеспечивая точное управление и энергоэффективность.
✔ Серия DG1 (общее назначение) Серия DG1 мощностью от 0,75 кВт до 160 кВт разработана для сложных коммерческих и промышленных применений, обеспечивая высокую энергоэффективность и надежность конструкции.
✔ Пусковые сборки DIULM и SDAINLM Эти сборки предназначены для пуска двигателей, обеспечивая плавную и эффективную работу.
✔ Реле контроля EMT Используемые для мониторинга электрических систем, эти реле предоставляют важную информацию для обеспечения надежности и безопасности системы.
✔ Реле перегрузки ZE, ZB, Z и ZW Эти реле перегрузки обеспечивают комплексную защиту двигателей, предотвращая их повреждение в условиях перегрузки.
✔ Устройства плавного пуска (DS7, S811+ и S801+) Устройства плавного пуска Eaton обеспечивают контролируемый пуск и остановку двигателя, оснащены расширенными функциями для повышения защиты и эффективности работы.
✔ Устройства защиты двигателя (PKZ, PKM0, MSC) Эти устройства предлагают комплексные решения по защите электродвигателей, обеспечивая их безопасную и надежную работу.
✔ Аксессуары SmartWire-DT Аксессуары Eaton SmartWire-DT обеспечивают расширенные возможности связи и управления для устройств управления двигателями, позволяя осуществлять дистанционный мониторинг и управление.
Устройства управления и защиты электродвигателей Eaton тщательно разрабатываются в соответствии с целым рядом строгих международных стандартов, включая:
✔ IEC (Международная электротехническая комиссия): Обеспечение глобальной совместимости и безопасности электрических устройств.
✔ UL (Underwriters Laboratories): соответствие требованиям безопасности и производительности для американского рынка.
✔ CSA (Канадская ассоциация стандартов): Соответствие канадским стандартам электробезопасности. - CCC (China Compulsory Certification): Сертификация продукции для китайского рынка с целью обеспечения безопасности, качества и защиты окружающей среды.
✔ CE (Conformité Européenne): Указывает на соответствие стандартам здравоохранения, безопасности и охраны окружающей среды для продукции, продаваемой в Европейской экономической зоне.
✔ Энергоэффективность: Продукция Eaton разработана таким образом, чтобы минимизировать потребление энергии при максимальной производительности.
✔ Надежность: Высококачественные материалы и инженерные решения обеспечивают долговременную надежность и производительность.
✔ Гибкость: Широкий ассортимент продукции и аксессуаров позволяет создавать индивидуальные решения, отвечающие конкретным потребностям приложений.
✔ Соответствие требованиям: Соблюдение международных стандартов обеспечивает глобальную совместимость и безопасность.
- Стоимость: Высококачественные продукты часто имеют более высокую цену, что может стать причиной для проектов с ограниченным бюджетом.
- Сложность: Расширенные функции и возможности могут потребовать специальных знаний для установки и эксплуатации.
Продукты Eaton для запуска и защиты двигателей используются в различных отраслях промышленности, включая производство, HVAC, погрузочно-разгрузочные работы и другие. Они подходят для таких приложений, как управление двигателями, управление энергопотреблением, мониторинг систем и защита.
Eaton предлагает обширный и универсальный ассортимент устройств для запуска и защиты двигателей, разработанных для удовлетворения разнообразных потребностей современных промышленных приложений. Уделяя особое внимание энергоэффективности, надежности и соответствию международным стандартам, решения Eaton обеспечивают надежную работу и гибкость для широкого спектра применения. Хотя первоначальные затраты и сложность могут быть выше, долгосрочные преимущества и надежность делают продукцию Eaton ценным вложением в промышленную автоматизацию и управление двигателями.
