Полупроводниковое реле

Подбор по параметрам
От
До
Полупроводниковое реле

Твердотельные реле

Твердотельные реле - это очень долговечные и надежные устройства электронного коммутирования, которые идеально подходят для замены механических реле/

SR1 Series - Однофазные твердотельные реле (со съемным радиатором)

SRH1 Серия - Однофазные твердотельные реле (встроенный радиатор, исполнение с клеммной колодкой «сверху»/«снизу»/

SRHL1 Серия - Однофазные твердотельные реле (встроенный радиатор, исполнение с левой/правой клеммной колодкой)

SRC1 Серия - Однофазные твердотельные реле (с тонким съемным радиатором)

SRS1 Серия - Промежуточные твердотельные реле (на клеммную колодку)

SR2/SR3 Серия - Трехфазные твердотельные реле (съемный тип радиатора)

SRH2/SRH3 Серия - Трехфазные твердотельные реле (встроенный тип радиатора)

ПодробнееСвернуть

Сортировать по:
Показывать по:

Твердотельные реле

Твердотельные реле - это очень долговечные и надежные устройства электронного коммутирования, которые идеально подходят для замены механических реле/

SR1 Series

Однофазные твердотельные реле (со съемным радиатором)

Однофазные твердотельные реле серии SR1 в компактном универсальном корпусе обеспечивают гибкость монтажа. Реле оснащаются съемными радиаторами, конструкция которых обеспечивает удобство технического обслуживания и замены. Твердотельные реле данной серии обеспечивают надежное и стабильное управление, обладают оптимальными рабочими характеристиками и могут применяться в различных установках, в том числе в нагревательных системах, в станках для производства полупроводниковых компонентов и системах управления двигателями.

Основные характеристики

-Компактный универсальный корпус обеспечивает удобство монтажа

-Высокая эффективность рассеивания тепла за счет применения керамической печатной платы

-Доступны модели с двумя режимами переключения: переключение при пересечении нуля и произвольное переключение

-Индикатор входных сигналов (зеленый СИД)

* Изделия серии SR1 обновлены (SR1-ㅁㅁㅁㅁ-N). Перед началом использования ознакомьтесь с техническими характеристиками изделий.

Высокая эффективность рассеивания тепла за счет применения керамической печатной платы

Керамические печатные платы обеспечивают более высокое качество электрической изоляции и повышенную теплопроводность в сравнении с металлическими печатными платами и обладают повышенной эффективностью теплоотдачи.

Реле доступны в различных исполнениях контура управления: включение при пересечении нуля и произвольное включение.

Переключение при пересечении нуля

Реле включается/выключается, когда синусоидальная кривая напряжения пересекает нулевую ось. Такой способ переключения позволяет минимизировать импульсные и пусковые токи и является оптимальным решением для большинства обычных промышленных нагрузок.

Произвольное переключение

Реле включается или выключается непосредственно в момент подачи входного сигнала и выключается при снятии входного сигнала. Такой способ переключения позволяет осуществлять фазовое управление нагрузками с прецизионным контролем мощности.

Проверка рабочего состояния

Система позволяет быстро проверять рабочее состояние с помощью индикаторов входных сигналов (зеленого цвета).

SRH1 Серия

Однофазные твердотельные реле (встроенный радиатор, исполнение с клеммной колодкой «сверху»/«снизу»

Однофазные твердотельные реле серии SRH1 оснащаются встроенным радиатором, который обеспечивает высочайшую эффективность отведения тепла и благодаря стандартным исполнениям клеммной колодки (сверху/снизу) обеспечивают удобство монтажа. Модели, управляемые напряжением, доступны в различных исполнениях контура управления: переключение при пересечении нуля и произвольное переключение. Модели, управляемые током, поддерживают режим фазового управления (пропорциональное управление мощностью/пропорциональное управление фазой) и режим цикличного управления (фиксированный цикл/переменный цикл). Изделия этой серии можно монтировать на DIN-рейку или на панель.

Основные характеристики

Характеристики

-Высокая эффективность рассеивания тепла за счет применения керамической печатной платы

-Индикатор входных сигналов (зеленый LED)

-Монтаж на DIN-рейку или на панель

[Модель с управлением по напряжению]

-Доступны модели с двумя режимами переключения: переключение при пересечении нуля и произвольное переключение

* Изделия серии SRH1 обновлены (SRH1-ㅁㅁㅁㅁ-N). Перед началом использования ознакомьтесь с техническими характеристиками изделий.

[Модель с управлением по току]

-Фазовое управление (пропорциональное управление фазой/пропорциональное управление мощностью) и цикличное управление (фиксированный цикл/переменный цикл)

-Высокая прочность электрической изоляции: 4000V

* Изделия серии SRPH1 обновлены (SRH1-Aㅁㅁㅁ-N). Перед началом использования ознакомьтесь с техническими характеристиками изделий.

Высокая прочность электрической изоляции 4000V AC (модели с управлением по току)

Благодаря высокой прочности электрической изоляции (4000V AC) обеспечивается повышенная надежность и стабильность работы устройств.

Высокая эффективность рассеивания тепла за счет применения керамической печатной платы

Керамические печатные платы обеспечивают более высокое качество электрической изоляции и повышенную теплопроводность в сравнении с металлическими печатными платами и обладают повышенной эффективностью теплоотдачи.

Проверка рабочего состояния

Система позволяет быстро проверять рабочее состояние с помощью индикаторов входных сигналов (зеленого цвета).

Реле доступны в различных исполнениях контура управления: переключение при пересечении нуля и произвольное переключение (модели с управлением по напряжению)

Переключение при пересечении нуля

Реле включается/выключается, когда синусоидальная кривая напряжения пересекает нулевую ось. Такой способ переключения позволяет минимизировать импульсные и пусковые токи и является оптимальным решением для большинства обычных промышленных нагрузок.

Произвольное переключение

Реле включается или выключается непосредственно в момент подачи входного сигнала и выключается при снятии входного сигнала. Такой способ переключения позволяет осуществлять фазовое управление нагрузками с прецизионным контролем мощности.

Фазовое управление и цикличное управление посредством аналогового токового сигнала (модель с управлением по току)

Высочайшая точность управления достигается за счет использования фазового метода управления (пропорциональное управление фазой/пропорциональное управление мощностью) или цикличного метода управления (фиксированный цикл/переменный цикл) посредством токового сигнала 4-20 мА.

Фазовое управление

*Кривая выходного напряжения при фазовом управлении

*Модель с пропорциональным управлением мощностью

*Модель с пропорциональным управлением фазой

Цикличное управление

-Фиксированный цикл

В этом режиме осуществляется управление количеством полных непрерывных периодов напряжения, подаваемого в цепь нагрузки в течение каждой секунды, пропорционально входному сигналу управления (4-20 мА).

*Переменный цикл

В этом режиме осуществляется оптимизация количества периодов напряжения, подаваемого в цепь нагрузки в каждый цикл, пропорционально входному сигналу управления (4-20 мА).

Различные способы монтажа

Твердотельные реле можно монтировать как на DIN-рейку, так и на панель. Благодаря разнообразию монтажных исполнений обеспечивается гибкость установки изделия.

Монтаж на DIN-рейку

Монтаж на панель

SRHL1 Серия

Однофазные твердотельные реле (встроенный радиатор, исполнение с левой/правой клеммной колодкой)

Однофазные твердотельные реле серии SRHL1 оснащаются встроенным радиатором, обеспечивающим эффективный отвод тепла. Благодаря различным исполнениям клеммной колодки (слева/справа) обеспечивается гибкость монтажа. Реле серии SRHL1 доступны в различных исполнениях контура управления (переключение при пересечении нуля и произвольное переключение), а также оснащаются функцией аварийной сигнализации, обеспечивающей повышенную надежность системы. Изделия этой серии можно монтировать на DIN-рейку или на панель.

Основные характеристики

-Номинальное входное напряжение: 10-30V DC, 90-240V AC

-Номинальное напряжение нагрузки: 24-240V AC, 48-480V AC

-Номинальный ток нагрузки: 10A, 15A, 20A, 25A, 40A

-Доступны модели с двумя режимами включения: переключение при пересечении нуля и произвольное переключение

-Индикатор входных сигналов (зеленый LED)

-Выход аварийной сигнализации (при перегреве)

* Номинальный ток нагрузки 10A, 15A, 20A, 25A: индикатор тревоги (красный LED)

* Номинальный ток нагрузки 40 А: выход аварийной сигнализации, индикатор выхода аварийной сигнализации (красный LED)

-Монтаж на DIN-рейку или на панель

«Левое»/«правое» исполнение клеммной колодки

Благодаря различным исполнениям клеммной колодки (слева/справа) устройство серии SRHL1 отличается гибкостью монтажа. Однофазные твердотельные реле Autonics также доступны в исполнениях с клеммной колодкой сверху/снизу, что позволяет использовать их в разнообразных системах заказчика.

Реле доступны в различных исполнениях контура управления: переключение при пересечении нуля и произвольное переключение

Переключение при пересечении нуля

Реле включается/выключается, когда синусоидальная кривая напряжения пересекает нулевую ось. Такой способ переключения позволяет минимизировать импульсные и пусковые токи и является оптимальным решением для управления стандартными промышленными нагрузками.

Произвольное переключение

Реле включается или выключается непосредственно в момент подачи входного сигнала и выключается при снятии входного сигнала. Такой способ переключения позволяет осуществлять фазовое управление нагрузками с прецизионным контролем мощности.

Выход аварийной сигнализации (перегрев)

В случае перегрева устройства из-за повреждения или превышения тока на специальном выходе формируется аварийный сигнал и включается красный индикатор, информирующий пользователя о наличии неисправности.

* Доступные модели: SRHL1-1240/4240/1440/1440R/4440

Проверка рабочего состояния

Система позволяет быстро проверить рабочее состояние твердотельного реле с помощью индикаторов входных сигналов зеленого цвета.

Различные способы монтажа

Твердотельные реле можно монтировать как на DIN-рейку, так и на панель. Благодаря разнообразию монтажных исполнений обеспечивается гибкость установки изделия.

SRC1 Серия

Однофазные твердотельные реле (с тонким съемным радиатором)

Однофазные твердотельные реле серии SRC1 в тонком компактном корпусе (ширина 22.5мм) характеризуются гибкостью монтажа. Реле оснащаются съемными радиаторами, конструкция которых обеспечивает удобство технического обслуживания и замены. Твердотельные реле данной серии обеспечивают надежное и стабильное управление, обладают оптимальными рабочими характеристиками и могут применяться в различных установках, в том числе в нагревательных системах, в станках для производства полупроводниковых компонентов и системах управления двигателями.

Основные характеристики

-Тонкий компактный корпус (ширина 22.5мм)

-Высокая эффективность рассеивания тепла за счет применения керамической печатной платы

-Доступны модели с двумя режимами переключения: переключение при пересечении нуля и произвольное переключение

-Индикатор входных сигналов (зеленый СИД)

* Изделия серии SRC1 обновлены (SRC1-ㅁㅁㅁㅁ-N). Перед началом использования ознакомьтесь с техническими характеристиками изделий.

Высокая эффективность рассеивания тепла за счет применения керамической печатной платы

Керамические печатные платы обеспечивают более высокое качество электрической изоляции и повышенную теплопроводность в сравнении с металлическими печатными платами и обладают повышенной эффективностью теплоотдачи.

Реле доступны в различных исполнениях контура управления: переключение при пересечении нуля и произвольное переключение

Переключение при пересечении нуля

Реле включается/выключается, когда синусоидальная кривая напряжения пересекает нулевую ось. Такой способ переключения позволяет минимизировать импульсные и пусковые токи и является оптимальным решением для большинства обычных промышленных нагрузок.

Произвольное переключение

Реле включается или выключается непосредственно в момент подачи входного сигнала и выключается при снятии входного сигнала. Такой способ переключения позволяет осуществлять фазовое управление нагрузками с прецизионным контролем мощности.

Проверка рабочего состояния

Система позволяет быстро проверять рабочее состояние с помощью индикаторов входных сигналов (зеленого цвета).

Тонкий компактный корпус (ширина 22.5мм)

Размер корпуса твердотельного реле серии SRC1 составляет всего 22.5мм (ширина). Благодаря компактной конструкции обеспечивается удобство монтажа даже в условиях ограниченного пространства.

SRS1 Серия

Промежуточные твердотельные реле (на клеммную колодку)

Промежуточные твердотельные реле с разъемом серии SRS1 просты в установке и обслуживании. Высокая диэлектрическая прочность в 2500 В~ и широкий выбор питания обеспечивают долговечную и надежную работу устройства в различных условиях применения, в том числе для контроля мощности нагревателей, при использовании полупроводникового оборудования и управления электродвигателями.

Основные характеристики

-В линейку добавлен тип SRS1-C (универсальный тип разъема MY4)

-Тип с разъемом для упрощения установки и обслуживания

* SRS1-A: Разъемы Autonics SK-G05 (переменного тока, постоянного тока, переменного тока и постоянного тока)

* SRS1-B: Универсальные разъемы LY2 (AC)

* SRS1-C: Универсальные разъемы MY4 (переменного тока, постоянного тока, переменного тока и постоянного тока)

-Номинальное входное напряжение:

* SRS1-A: 4-24 В=

* SRS1-B: 4-30 В=

* SRS1-C: 4-24 В =, 4-30 В =

-Номинальное напряжение нагрузки:

* SRS1-A: 24-240 В ~, 5-100 В =, 5-200 В =, 5-240 В ~ / 5-200 В = (тип переменного / постоянного тока)

* SRS1-B: 90-240 В ~

* SRS1-C: 90-240 В ~, 5-100 В =, 5-240 В ~ / 5-200 В = (тип переменного / постоянного тока)

-Номинальный ток нагрузки (резистивная нагрузка) 1 A, 2 A, 3 A, 5 A

-Диэлектрическая прочность 2500 В~)

-Имеются в наличии модели с переключением при пересечении нуля и с последующим переключением.

-Индикатор входных сигналов (красный светодиод)

Диэлектрическая прочность 2,500 VAC

Диэлектрическая прочность 2,500 VAC обеспечивает долгую и стабильную производительность.

Доступные разные типы моделей

Присутствуют разные модели в зависимости от напряжения и типа подключения, предлагая пользователю широкие настройки для применения.

SRS1-A

В~, В=, AC/DC контроль (Autonics SK-G05 сокеты)

SRS1-B

Контроль переменного тока (Universal LY2 сокеты)

SRS1-C

В~, В=, AC/DC контроль (Universal MY4 сокеты)

Пересечение нуля/ Модуль с мгновенным включением

Переход через ноль

Реле переключается, когда напряжение пересекает нуль на синусоидной волне. Этот метод минимизирует скачки и падения тока, идеально подходит для общепромышленных нагрузок.

Мгновенное включение

Реле включается мгновенно, когда есть входящий сигнал, и выключается при его отсутствии. Это позволяет точное регулирование мощности при фазовом контроле.

Индикация статуса

Легко проверить состояние устройства по внешнему индикатору (зеленый LED).

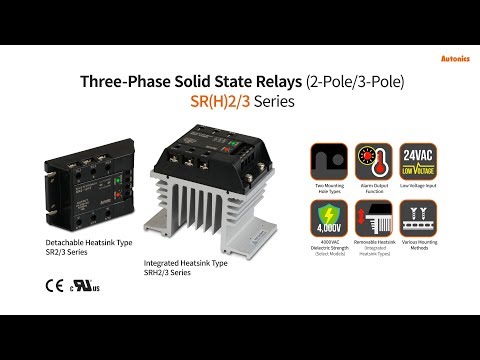

SR2/SR3 Серия

Трехфазные твердотельные реле (съемный тип радиатора)

Трехфазные твердотельные реле (ТТР) серии SR2 / 3 имеются в наличии со съемным типом радиаторов (SR2 / 3) и со встроенным типом радиаторов (SRH2 / 3). Твердотельные реле могут управлять двухфазными или трехфазными нагрузками и имеют два типа монтажных отверстий для совместимости с различными типами радиаторов. ТТР этой серии также имеют аварийный выход для безопасной работы, а также имеются в наличии модели с низким напряжением 24 В переменного тока. Отдельные модели отличаются высокой диэлектрической прочностью до 4000 В переменного тока, а модели со встроенными радиаторами могут быть установлены как на DIN-рейку, так и на панели.

Основные характеристики

-Два типа монтажных отверстий и размеров

-Выход аварийной сигнализации (при перегреве) - отключение стандартного выхода, включение аварийной сигнализации

-Высокая диэлектрическая прочность: 4000 В переменного тока (в некоторых моделях)

-Номинальное входное напряжение: 4-30 В=, 24 В~., 90-240 В~

-Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~

-Номинальный ток нагрузки: 15 A, 30A, 40A, 50A, 75A

-Высокая эффективность рассеивания тепла при наличии керамической печатной платы и встроенного радиатора с переключением при пересечении нуля и с мгновенным переключением.

-Индикатор входных сигналов (зеленый СИД) сериях

*Монтаж на DIN-рейку не используется для моделей с током нагрузки 50 А, 75

Два вида монтажных отверстий

Два разных типа монтажных отверстий и размеров обеспечивают гибкость установки и монтажа на различных типах радиаторов

Встроенная функция аварийной сигнализации при перегреве

В случае перегрева устройства из-за повреждения или перегрузки по току на выходе аварийной сигнализации появляется сигнал, а красный светодиодный индикатор обеспечивает более безопасную работу для пользователей

Доступны модели с низковольтным питанием / Диэлектрическая прочность до 4000 В переменного тока.

Модели с низким напряжением 24 В перемен. тока доступны для гибкого применения в различных условиях. В некоторых моделях имеется высокая диэлектрическая прочность до 4000 В перемен. тока.

Съемные радиаторы

Радиатор, на моделях где он встроен (SRH2/3) возможно переместить и прикрепить как требуется, облегчая их установку в случаях повреждения или ошибки.

Функция переключения при пересечении нуля / Функция мгновенного переключения

Функция переключения при пересечении нуля.

Реле включается / выключается, когда напряжение достигает точки пересечения нулевого уровня синусоидальной волной. Этот метод, минимизирующий импульсный и пусковой ток, идеально подходит для большинства обычных промышленных нагрузок.

Функция мгновенного переключения.

Реле размыкается или включается сразу же при подаче входного сигнала и выключается при пропадании сигнала. Этот метод допускает применение фазового управления, требующего точного управления мощностью.

Индикаторы состояния.

Индикатор входных сигналов (зеленый светодиод) позволяет пользователям быстро определять рабочее состояние реле.

Применение

Твердотельные реле, используемые для температурного контроля SMT оборудования

SRH2/SRH3 Серия

Трехфазные твердотельные реле (встроенный тип радиатора)

Трехфазные твердотельные реле (ТТР) серии SR2 / 3 имеются в наличии со съемным типом радиаторов (SR2 / 3) и со встроенным типом радиаторов (SRH2 / 3). Твердотельные реле могут управлять двухфазными или трехфазными нагрузками и имеют два типа монтажных отверстий для совместимости с различными типами радиаторов. ТТР этой серии также имеют аварийный выход для безопасной работы, а также имеются в наличии модели с низким напряжением 24 В переменного тока. Отдельные модели отличаются высокой диэлектрической прочностью до 4000 В переменного тока, а модели со встроенными радиаторами могут быть установлены как на DIN-рейку, так и на панели.

Основные характеристики

-Два типа монтажных отверстий и размеров

-Функция аварийного оповещения (перегрев) - Индикатор выхода аварийной сигнализации (красный светодиод), отключение стандартного выхода, включение аварийной сигнализации

-Высокая диэлектрическая прочность: 4000 В~ (в некоторых моделях)

-Номинальное входное напряжение: 4-30 В=, 24 В~., 90-240 В~

-Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~

-Номинальный ток нагрузки: 15 A, 30 A, 40 A, 50 A, 75 A

-Высокая эффективность рассеивания тепла при наличии керамической печатной платы и встроенного радиатора

-Имеются в наличии модели с переключением при пересечении нуля и с мгновенным переключением.

-Индикатор входных сигналов (зеленый СИД)

-Предусмотрены различные способы монтажа (DIN-рейка, панель) в сериях SRH2 / SRH3

-Монтаж на DIN-рейку не используется для моделей с током нагрузки 50 А, 75 А

Два типа разъёма под установку

Два разных типа разъема позволяют сделать монтаж радиатора более вариативным и гибким.

Встроенная функция сигнализации перегрева

В случае перегрева, должного принести урон или ток перегрузки, сигнализация уведомляет пользователя о текущем состоянии.

Доступно низкое напряжение/ Диэлектрическая прочность 4000 В~

Низкое напряжение 24В~ допускает гибкое применение c разнообразными настройками. Выбирайте модели с высокой диэлектрической прочностью. до 4000 В~.

Съемные радиаторы

Радиатор, на моделях где он встроен (SRH2/3) возможно переместить и прикрепить как требуется, облегчая их установку в случаях повреждения или ошибки.

Функция переключения при пересечении нуля / Функция мгновенного переключения

Функция переключения при пересечении нуля.

Реле включается / выключается, когда напряжение достигает точки пересечения нулевого уровня синусоидальной волной. Этот метод, минимизирующий импульсный и пусковой ток, идеально подходит для большинства обычных промышленных нагрузок.

Функция мгновенного переключения.

Реле размыкается или включается сразу же при подаче входного сигнала и выключается при пропадании сигнала. Этот метод допускает применение фазового управления, требующего точного управления мощностью.

Индикаторы состояния

Индикатор входа(зеленый LED) позволяет пользователям быстро определять состояние реле.

Разные методы монтажа

Твердотельные реле с встроенным радиатором монтируются на панель или DIN-рейку, предоставляя гибкость установки.

Применение

Твердотельные реле используются для контроля температуры на машинах производства печатных плат.

Видео
Видео
SR1 Series.png
SR2 SR3 Серия.png
SRC1 Серия.png
SRH1 Серия.png
SRHL1 Серия.png
SRS1 Серия.png
Игорь Осипов
25.01.2020

Квалифицированный штат сотрудников

Артем Макаров
11.03.2019

От лица нашей компании, благодарю Магистраль Энерго Инжиниринг за оперативную поддержку по всем вопросам, касающимся поставки оборудования для атомной отрасли.

Компания Гранд Ремонт
12.02.2019

Регормендуем, как хорошего поставщика оборудования Siemens, Schneider Electric, ДКС. Заказывали в разные города,  где работают наши офисы, везде доставлено в указанные сроки, без браков и путаницы.

ЛитМаш Завод
22.11.2018

По результатам проведенного энергетического обследования, хотим отметить высокий профессионализм сотрудников компании,  экспертное понимание технической и экономической составляющей, доброжелательное общение.

money maker
29.10.2018

Профессиональный подход к делу. Сотрудников данной компании отличает умение быстро найти оптимальное решение ценовых проблем, а так же скорость реакций на наши запросы и предоставления ответов на них.

IT-BI IO
17.10.2018

Сотрудничали с этой компанией по вопросу проведения энергетического обследования для получения энергопаспорта. Сотрудники компании проявили компетентность в технических вопросах, помогли решить сопутствующие технические задачи и гибко подошли к ценовой политике. Рекомендую.

Alya Go
14.09.2018

Выражаем благодарность сервис-инженерам компании «МагистральЭнергоИнжиниринг» за оперативную поддержку в устранении технических сбоев в работе контроллера SIMATIC S7-300. Работоспособность оборудования полностью восстановлена, работа выполнена качественно, оперативно и с учетом всех наших пожеланий.

Сергей Олехов
12.09.2018

Грамотные технические специалисты. Рекомендую как ответственного поставщика.

ЕА Кармацких
07.08.2018

Сотрудников данной компании отличает умение быстро найти оптимальное решение ценовых проблем, а так же скорость реакций на наши запросы и предоставления ответов на них.

Yuriy
29.03.2018

Работали в 2017 г. по поставке серверного оборудования HP - по всем вопросам в компании оказывали поддержку - от приема заявки до поставки. Технические специалисты показали себя компетентным товарищами- помогли подобрать необходимое оборудование: Сервер, коммутаторы, маршрутизаторы, съемные ЖД на 3 Трб.  А самое главное все быстро - мы разместили заказ  - на след. день - пришло уведомление о поступлении платежа, а через 2 дня пришло автоматическое уведомление о доставке. Доставка до дверей. Сроки соблюдены! Могу с уверенностью рекомендовать компанию как хорошего поставщика. Мы работаем с ними и по сей день!
