Тиристорные блоки - оптимальные, стабилизирующие регуляторы мощности с минимальным воздействием шума, необходим для управления нагрузкой, которая подается на большинство приборов. Тиристорные блоки имеют цифровое управление, предохраняет от помех.
Тиристорные блоки имеют большие возможности к применению - встраиваются в работу нагревательных приборов, систем вентиляции, в системах освещения во многих сферах промышленности, металлургии, сельского хозяйства и имеют следующие преимущества:
-высокая надежность выполняемых работ, позволяющая управлять высоким напряжением;
-точность регулирования в период эксплуатации;
-3 рабочего режима;
-плавный пуск предохраняет от скачков напряжения и перегрева.
Тиристорные блоки работают от сети с напряжением 220В, выдерживает температурный режим от -10,0 до + 50,0 градусов, влажность воздуха 50 процентов.
Основные показатели:
-Высокая точность и скорость достигается с помощью использования качественного процессора;
-Управление осуществляется по фазе, статистическому току, мощности;
-Быстро ремонтируется за счет того, что предохранитель встроен и его легко заменить;
-Шесть входных сигналов управления;
-Применяемая нагрузка: нагревательные элементы из платины, хрома, углерода никеля, галогенных ламп;
-В случае аварии: перегрузка, перенапряжение, перегрев, неисправность - подается сигнал тревоги.
Все тиристорные блоки соответствуют предъявляемым требованиям, гарантирующим безопасность работы, отличаются высокой надежностью и стабильностью.
Регуляторы мощности
Контроллеры мощности используются для управления количеством электрических токов в таких устройствах, как нагреватели, печи, термостаты или двигатели.
SPR3 Серия - Компактные трехфазные регуляторы мощности со светодиодным индикатором
SPR1 Серия - Компактные однофазные регуляторы мощности со светодиодным индикатором
DPU Серия - Цифровые тиристорные регуляторы мощности
SPC1 Серия - Однофазные регуляторы мощности
Тиристорные блоки - оптимальные, стабилизирующие регуляторы мощности с минимальным воздействием шума, необходим для управления нагрузкой, которая подается на большинство приборов. Тиристорные блоки имеют цифровое управление, предохраняет от помех.
Тиристорные блоки имеют большие возможности к применению - встраиваются в работу нагревательных приборов, систем вентиляции, в системах освещения во многих сферах промышленности, металлургии, сельского хозяйства и имеют следующие преимущества:
-высокая надежность выполняемых работ, позволяющая управлять высоким напряжением;
-точность регулирования в период эксплуатации;
-3 рабочего режима;
-плавный пуск предохраняет от скачков напряжения и перегрева.
Тиристорные блоки работают от сети с напряжением 220В, выдерживает температурный режим от -10,0 до + 50,0 градусов, влажность воздуха 50 процентов.
Основные показатели:
-Высокая точность и скорость достигается с помощью использования качественного процессора;
-Управление осуществляется по фазе, статистическому току, мощности;
-Быстро ремонтируется за счет того, что предохранитель встроен и его легко заменить;
-Шесть входных сигналов управления;
-Применяемая нагрузка: нагревательные элементы из платины, хрома, углерода никеля, галогенных ламп;
-В случае аварии: перегрузка, перенапряжение, перегрев, неисправность - подается сигнал тревоги.
Все тиристорные блоки соответствуют предъявляемым требованиям, гарантирующим безопасность работы, отличаются высокой надежностью и стабильностью.
Регуляторы мощности
Контроллеры мощности используются для управления количеством электрических токов в таких устройствах, как нагреватели, печи, термостаты или двигатели.
SPR3 Серия
Компактные трехфазные регуляторы мощности со светодиодным индикатором
Благодаря тонкому корпусу шириной всего 103 мм трехфазные регуляторы мощности SPR3 являются оптимальным решением для установки в условиях ограниченного пространства. Светодиодный индикатор позволяет в режиме реального времени контролировать различные параметры, в том числе входные сигналы, напряжение и ток в цепи нагрузки, мощность и сопротивление нагрузки, а также температуру радиатора.
В этих регуляторах имеются функции управления фазой, циклом, включением и выключением, а также дополнительная возможность использования обратной связи (постоянный ток, постоянное напряжение, постоянная мощность), что гарантирует точное и стабильное управление мощностью. Благодаря высокому КПД эти трехфазные регуляторы мощности идеально подходят для использования в системах передачи и распределения электроэнергии.
Основные характеристики
-Компактный и тонкий корпус
-Светодиодный индикатор позволяет в режиме реального времени контролировать различные параметры, в том числе входные сигналы, напряжение и ток в цепи нагрузки, мощность и сопротивление нагрузки, а также температуру радиатора.
-Стабильное управление благодаря использованию обратной связи (постоянный ток, постоянное напряжение, постоянная мощность)
-Доступны модели с коммуникационным выходом: RS485 (Modbus RTU)
-Настройка параметров посредством ПК (интерфейс RS485)
* Бесплатная программа настройки устройства (DAQ Master)
-Различные функция сигнализации (выход аварийной сигнализации)
* превышение тока, превышение напряжения, обрыв цепи нагревательных элементов, перегорание предохранителя, перегрев радиатора, неисправность выпрямителя (SCR)
-Удобный монтаж благодаря монтажным кронштейнам
-Простая замена предохранителя и техническое обслуживание
-Межфазная изоляция входит в комплект поставки
-Высокопроизводительный тиристор SCR (IXYS)
Компактный размер: ширина всего 105 мм
Регуляторы мощности серии SPR3 примерно на 30% тоньше, чем аналогичные модели других брендов, что упрощает установку в условиях ограниченного пространства.
* Только модели 25 A / 35 A / 50 A / 70 A
Яркий светодиодный дисплей
3-разрядный 7-сегментный светодиодный индикатор позволяет в режиме реального времени контролировать различные параметры, в том числе входные сигналы, напряжение и ток в цепи нагрузки, мощность и сопротивление нагрузки, а также температуру радиатора без необходимости подключения внешнего индикатора.
Дополнительная возможность использования обратной связи
В регуляторах серии SPR3 имеются функции управления фазой, циклом, включением и выключением, а также дополнительная возможность использования обратной связи, позволяющей обеспечить на выходе постоянные уровни тока, напряжения и мощности с погрешностью ±3%. Эти регуляторы могут работать с различными типами нагрузки, включая компоненты из нихрома, молибдена и карбида кремния.
Использование обратной связи для обеспечения постоянного уровня напряжения
В этом режиме поддерживается постоянное, относительно опорного входного сигнала, выходное напряжение при изменении напряжения источника питания или сопротивления нагрузки при использовании материалов (железа, хрома, нихрома и т.д.) с низким температурным коэффициентом электрического сопротивления.
Использование обратной связи для обеспечения постоянного уровня тока
В этом режиме поддерживается постоянный, относительно опорного входного сигнала, выходной ток при изменении напряжения источника питания или сопротивления нагрузки при использовании материалов (платины, молибдена, вольфрама и т.д.) с высоким температурным коэффициентом электрического сопротивления (6–12-кратное изменение сопротивления по сравнению с сопротивлением при нормальной температуре).
Использование обратной связи для обеспечения постоянного уровня тока
В этом режиме поддерживается постоянный, относительно опорного входного сигнала, выходной ток при изменении напряжения источника питания или сопротивления нагрузки. Идеально подходит для больших нагревателей, сопротивление которых сильно меняется при перегреве, например в устройствах на основе карбида кремния (SiC).
Различные функции
В этих регуляторах мощности предусмотрены различные рабочие функции, такие как плавный пуск, плавное увеличение/уменьшение мощности, корректировка входного сигнала и наклона характеристики входного сигнала. Эти функции обеспечивают повышение безопасности работы, защиту нагрузки и точное управление мощностью.
Предельное выходное значение
Предельное выходное значение мощности, подаваемой в нагрузку в соответствие с соотношением: [опорное значение на входе (%) x РЕГ. ВЫХ. (%) = выходное значение]. Даже когда опорное значение на входе равно 100%, если коэффициент РЕГ. ВЫХ. равен 50%, выходное значение останется на уровне 50%.
Плавное увеличение/уменьшение мощности
Используется для защиты нагрузки от пускового тока в режиме запуска (RUN).
Коррекция входного сигнала
Используется для коррекции разницы между фактическим и измеряемым значением входного сигнала.
Коррекция наклона характеристики входного сигнала
Используется для коррекции выходного сигнала в зависимости от разницы между фактическим и измеряемым значением входного сигнала.
Различные функции аварийной сигнализации
При возникновении ошибок в работе, таких как перегрузка по току, напряжению, перегорание предохранителя, ошибка в SCR, перегрев радиатора или обрыв в цепи нагревателя, на экран выводятся сообщения об ошибках, которые мигают одновременно с индикатором аварийной сигнализации (ALM).
Простая замена предохранителя
В моделях регуляторов мощности с встроенным предохранителем его можно легко заменить.
Межфазная изоляция (входит в комплект поставки)
Для изоляции фаз и снижения влияния, исходящего от соседних проводников, можно использовать межфазную изоляцию. Межфазная изоляция просто устанавливается и демонтируется.
SPR1 Серия
Компактные однофазные регуляторы мощности со светодиодным индикатором.
Благодаря тонкому корпусу шириной всего 55 мм однофазные регуляторы мощности SPR1 являются оптимальным решением для установки в условиях ограниченного пространства. Светодиодный индикатор позволяет в режиме реального времени контролировать различные параметры, в том числе входные сигналы, напряжение и ток в цепи нагрузки, мощность и сопротивление нагрузки, а также температуру радиатора. В этих регуляторах имеются функции фазового и циклического управления, включения и выключения, а также дополнительная возможность использования обратной связи (постоянный ток, постоянное напряжение, постоянная мощность), что гарантирует точное и стабильное управление мощностью.
Основные характеристики
-Компактный и тонкий корпус
-Светодиодный индикатор позволяет в режиме реального времени контролировать различные параметры, в том числе входные сигналы, напряжение и ток в цепи нагрузки, мощность и сопротивление нагрузки, а также температуру радиатора.
-Стабильное управление благодаря использованию обратной связи (постоянный ток, постоянное напряжение, постоянная мощность)
-Доступны модели с коммуникационным выходом: RS485 (Modbus RTU)
-Настройка параметров посредством ПК (интерфейс RS485)
* Бесплатная программа настройки устройства (DAQ Master)
-Различные функция сигнализации (выход аварийной сигнализации)
* превышение тока, превышение напряжения, обрыв цепи нагревательных элементов, перегорание предохранителя, перегрев радиатора, неисправность выпрямителя (SCR)
-Удобный монтаж благодаря монтажным кронштейнам
-Простая замена предохранителя и техническое обслуживание
-Высокопроизводительный тиристор SCR (IXYS)
Компактный размер: ширина всего 55 мм
Регуляторы мощности серии SPR1 примерно на 50% тоньше, чем аналогичные модели других брендов, что упрощает установку в условиях ограниченного пространства.
*Только модели 25 A / 35 A / 50 A / 70 A
Яркий светодиодный дисплей
3-разрядный 7-сегментный светодиодный индикатор позволяет в режиме реального времени контролировать различные параметры, в том числе входные сигналы, напряжение и ток в цепи нагрузки, мощность и сопротивление нагрузки, а также температуру радиатора без необходимости подключения внешнего индикатора.
Дополнительная возможность использования обратной связи
В регуляторах серии SPR1 имеются функции управления фазой, циклом, включением и выключением, а также дополнительная возможность использования обратной связи, позволяющей обеспечить на выходе постоянные уровни тока, напряжения и мощности с погрешностью ±3%. Эти регуляторы могут работать с различными типами нагрузки, включая компоненты из нихрома, молибдена и карбида кремния.
Различные функции
В этих регуляторах мощности предусмотрены различные рабочие функции, такие как плавный пуск, плавное увеличение/уменьшение мощности, корректировка входного сигнала и наклона характеристики входного сигнала. Эти функции обеспечивают повышение безопасности работы, защиту нагрузки и точное управление мощностью.
Различные функции аварийной сигнализации
При возникновении ошибок в работе, таких как перегрузка по току, напряжению, перегорание предохранителя, ошибка в SCR, перегрев радиатора или обрыв в цепи нагревателя, на экран выводятся сообщения об ошибках, которые мигают одновременно с индикатором аварийной сигнализации (ALM).
Простая замена предохранителя
Вывернув несколько винтов, можно легко заменить предохранитель в контроллерах питания.
DPU Серия
Цифровые тиристорные регуляторы мощности.
Цифровые тиристорные регуляторы мощности серии DPU обеспечивают оптимальное и стабильное управление мощностью с минимальными помехами. В этих устройствах также используются различные способы и функции управления, включая плавный пуск, плавное увеличение/уменьшение мощности и аварийную сигнализацию.
Основные характеристики
-Высокопроизводительный процессор, обеспечивающий быстрое и точное цифровое регулирование
-Различные способы управления
* Фазовое управление, управление с обратной связью (постоянное напряжение / постоянный ток / постоянная мощность)
* Циклическое управление с контролем пересечения нуля (с фиксированным / переменным периодом)
-Управление включением/выключением с привязкой к точке пересечения нуля
-Улучшенная ремонтопригодность благодаря встроенному быстродействующему предохранителю и простой замене предохранителя
-Модель с интерфейсом связи: RS485 (протокол Modbus RTU)
-Различные входы управления и цифровые входы (DI) Входы управления: аналоговые (ток, напряжение), ВКЛ./ВЫКЛ. (импульс напряжения, без напряжения), интерфейс связи (RS485), сопротивление
* Цифровой вход: Переключение АВТОМАТИЧЕСКИЙ/РУЧНОЙ, переключение ПУСК/СТОП, сброс, удержание выхода, задание уставки (SP) (можно настроить 6 уставок)
-Различные аварийные сигналы
* Перегрузка по току, перенапряжение, перегорание предохранителя, перегрев радиатора, неисправность устройства, обрыв в цепи нагревателя (обнаружение частичного обрыва нагревателя)
-Повышенное удобство за счет отделения рабочей части
-Применимая нагрузка
* Нагревательные элементы печей из суперкантала, платины, молибдена, углерода никеля, хрома; галогенные лампы накаливания и т. д.
Удобная установка благодаря дистанционному дисплею
Пользователи могут удаленно контролировать устройства и управлять ими, устанавливая дистанционный дисплей на отдельных панелях управления.
Различные способы управления
Для стабильного управления нагрузкой доступны управление включением/выключением с привязкой к точке пересечения нуля, стандартное управление, управление с обратной связью и циклическое управление с контролем пересечения нуля (с фиксированным / переменным периодом).
Режим стабилизации напряжения с обратной связью
В этом режиме осуществляется стабилизация выходного напряжения относительно заданного входного сигнала при изменении напряжения источника питания или сопротивления нагрузки с низким ТКС (железо, хром, нихром и т.д.)
Режим стабилизации тока с обратной связью
В этом режиме осуществляется стабилизация тока относительно заданного входного сигнала при изменении напряжения источника питания или сопротивления нагрузки (платина, молибден, вольфрам и т.д.) с широким диапазоном ТКС (6–12-кратное изменение сопротивления по сравнению с сопротивлением при нормальной температуре)
Режим стабилизации мощности
В этом режиме осуществляется стабилизация мощности относительно заданного входного сигнала при изменении напряжения источника питания или сопротивления нагрузки. Идеально подходит для больших нагревателей, сопротивление которых сильно меняется при перегреве, например в устройствах на основе карбида кремния (SiC).
Управление с переключением при пересечении нуля (фиксированный цикл)
Управление нагрузкой осуществляется посредством повторения циклов включения/выключения в зависимости от входного управляющего сигнала (60 периодов).
Пример. Управление с фиксированным циклом (60 периодов) - значение управляющего выхода составляет 40%
Режим управления с переключением при пересечении нуля (переменный цикл)
Управление нагрузкой осуществляется посредством повторения синусоидальных циклов включения/выключения относительно входного управляющего сигнала при минимальном количестве периодов.
Пример. Управление с переменным циклом - значение управляющего выхода составляет 40%
Доступны различные функции
Доступны различные удобные функции, в том числе плавный запуск, плавное увеличение/уменьшение мощности, коррекция наклона характеристики входного/входного сигнала, возможность задания нескольких уставок (SP), автоматическое определение полной нагрузки и многое другое.
Плавное повышение/плавное понижение
Эти функции используются для защиты нагрузки от пусковых токов во время включения.
Верхнее/нижнее ограничение выходного сигнала
Эта функция используется для защиты нагрузки посредством ограничения диапазона выходного сигнала.
Настройка угла наклона выходного сигнала
Эта функция используется для установки соотношения между значениями 0.0 и 1.0 выходного сигнала относительно входного управляющего сигнала.
Несколько точек заданных значений
Установка до 6 точек заданных значений; управление выходом можно осуществлять на основании состояния 3 цифровых входов.
Различные виды аварийных сигналов
Для обеспечения безопасной работы доступны различные аварийные сигналы, в том числе сигнал перегрузки по току, сигнал перенапряжения, сигнал отсоединения предохранителя, сигнал перегрева радиатора, сигнал отсоединения нагревателя и многое другое.
Простая замена предохранителя
Корпус открытого типа позволяет пользователю легко заменить предохранитель в регуляторе мощности.

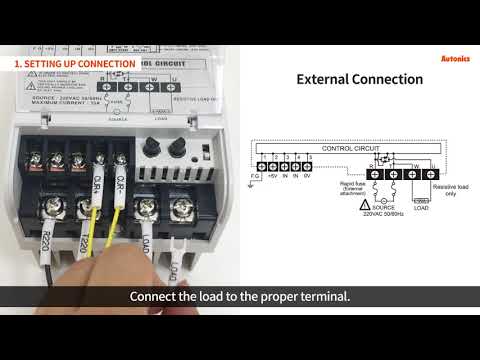

SPC1 Серия
Однофазные регуляторы мощности
Однофазные регуляторы мощности серии SPC1 обеспечивают надежное и стабильное управление питанием. Эти устройства могут работать с различными входами управления и работать в разных режимах управления (управление фазой, циклом, включением и выключением). Эти контроллеры также имеют различные функции, включая функцию настройки выхода и функцию плавного пуска. Пользователи могут также легко определять рабочее состояние с помощью светодиодного индикатора режима работы выхода.
Основные характеристики
Various and simple input specification
-DC4-20mA, 1-5VDC, External 24VDC
-External adjuster(1kΩ)
-External contact(ON/OFF)
Various function
-Out ADJ (output limit) function
-Soft Start function (except for ON/OFF control type)
-Out display function
-50/60Hz automatic converting function
Various control type by mode switches
-Phase control type
-Cycle control type(zero cross turn-on)
-ON/OFF control type(zero cross turn-on)
