Блоки питания SITOP

ОБЗОР блоков питания SITOP. Сердце автоматизации

Блоки питания обязательная часть в любых промышленных производствах и при автоматизации технологических процессов

SITOP – выпускается более 25 лет и вбирает в себя все инноваций технологии вторичного питания.

Промышленные блоки питания для самых разных требований автоматизации

!ТОП в надежности:

-Сокращение времени простоев оборудования

-Отличное поведение при нагрузке

-Глобальная сертификация

-Дополнительные модули как защита от сбоев

-Резервируемые решения

-Обслуживание по всему миру

!ТОП в эффективности:

-Высокий КПД

-Низкие потери - даже при работе без нагрузки

-Возможность диагностики

-Компактная конструкция

-Оптимальная поддержка процесса проектирования, при помощи

-CAх данных и инструментария TIA Selection Tool.

!ТОП в интегрируемости:

-Проектирование в TIA Portal и SITOP Manager

-Визуализация в WinCC, библиотеке PCS 7 и SITOP Manager

-Связь через Ethernet / PROFINET и OPC UA для интеграции в приложения автоматизации

Разрабатывается и производится в Европе

Управление по продукту, продажи и маркетинг - Нюрнберг (Германия)

Разработка и производство:

Вена (Австрия)

Сибиу (Румыния)

Разработаны, чтобы снизить общую стоимость владения (Total Costs of Ownership)

-Цель состоит в том, чтобы снизить общие затраты для всего жизненного цикла продукта клиента

-Высокий ресурс для очень длительного срока службы

-Очень высокая надежность для сокращения простоев

-Очень удобная для обслуживания конструкция для максимально быстрой замены компонентов при неисправности

-Матричный код данных для удобной идентификации данных продукта путем сканирования с помощью приложения

Полная поддержка:

-Портал поддержки промышленности Siemens (SIOS) как единая точка доступа (ссылка в конце статьи)

-Наличие множества вспомогательных документов для всех распространенных инженерных систем, таких как макросы EPLAN в 2 и 3D, макросы WSCAD и т. д.

-Дополнительные средства, такие как руководства, FAQ, материалы для форумов, примеры применения с готовым кодом и т. д.

-Бесплатная загрузка любых документов и форматов

-Удобная и наглядная форма подачи материала

Сертификация:

Все продукты SITOP соответствуют стандартам, имеют маркировку CE и EAC, а также:

-CE и UL

-Сертификация ATEX (взрывозащита в соответствии с директивой 2014/34 / EU)

-Директива ЭМС (EMC 2014/30 / EU) по электромагнитной совместимости

-Морские сертификаты

SITOP – линейка изделий:

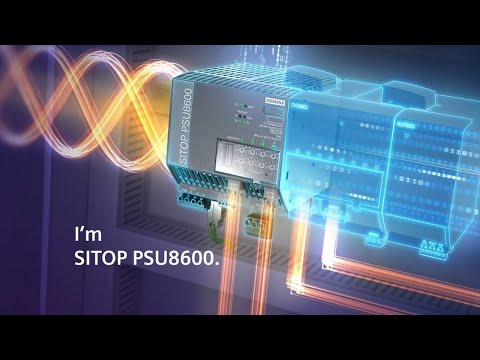

SITOP PSU8600 – Система питания с PROFINET и OPC UA

-Несколько индивидуально настраиваемых выходов с высоким КПД и чрезвычайно малыми размерами

-Интегрированная связь Ethernet / PROFINET и OPC UA для оптимальной интеграции в автоматизацию машины или установки

-Поддержка управления энергопотреблением путем записи значений энергетических параметров и выборочного переключения выходов

-Модульное расширение без дополнительных затрат на проводку для выборочного мониторинга выходов, а также для буферизации отказов питания

-Возможно расширение до DC UPS со свинцовыми или литиевыми аккумуляторными батареями

-Комплексный мониторинг и диагностика при работе для профилактического обслуживания

-Интеграция в TIA Portal -> экономия времени и средств при проектировании и эксплуатации

SITOP PSU8200 – технологический блок питания для решения специальных задач

-Технологические блоки питания 5 - 40 А для решения специальных задач

-Компактный и надёжный металлический корпус

-Тонкая конструкция для непосредственного параллельного монтажа без боковых зазоров

-Чрезвычайно высокий КПД до 94%

-3 светодиода и сигнальный контакт для рабочего состояния

-Возможность расширения с помощью буферных модулей, модулей резервирования и распределения, а также модулей DC UPS для увеличения эксплуатационной готовности

-Удаленное включение / выключение позволяет экономить энергию за счет режима ожидания

SITOP PSU6200 – универсальный блок питания для широкого спектра задач

-Диагностический монитор: светодиодная индикация для DC O.K., нагрузки и времени работы

-Диагностический интерфейс для предоставления важных рабочих параметров (напр., тока, напряжения, перегрузки, температурного режима и т. п.)

-Высокий КПД до 95%

-Тонкая конструкция для непосредственного параллельного монтажа без боковых зазоров

-Пружинные клеммы

-Интегрированная линейка устройств для широкого спектра задач

-Постоянный ток до напряжения питания 15 В. Блок питания не отключается сразу же при перегрузке

-Надежный вход переменного тока, активная PFC для оптимальной защиты входной цепи

-Широкодиапазонный вход с поддержкой постоянного тока

-Надежный блок питания для универсального использования

SITOP smart – мощный стандартный блок питания

-Универсальное использование благодаря широкому диапазону входного напряжения с автоматическим переключением и большому пакету сертификатов с ЕАС, UL, GL, ATEX или IECEx

-Минимальные требования к пространству на DIN-рейке из-за тонкой конструкции и установки без боковых зазоров

-Интегрированный сигнальный контакт «Выходное напряжение O.K.» для надежного контроля 24 В

-Повышенная доступность 24 В за счет расширения с выборочным мониторингом выхода и буферизацией сбоев сети

-Дополнительный запас мощности для 24 В благодаря непрерывной выходной мощности в 120% до 45 ° C

-150% дополнительной мощности в течение 5 с / мин для кратковременной эксплуатационной перегрузки

SITOP lite – недорогой базовый блок питания

-Широкодиапазонный вход переменного тока с ручным переключением; версия 20 A с автоматическим переключением и поддержкой постоянного тока

-Минимальная ширина установки без бокового зазора для соседних устройств

-Зеленый светодиод для «24 В OK»

-Возможность параллельного подключения для увеличения мощности

-Все важные функции по выгодной цене - без ущерба для качества или надежности

LOGO!Power – миниатюрный блок питания для распределительных щитов

-Минимальная ширина от 18 мм

-Высокая энергоэффективность: потери мощности <0,3 Вт в режиме ожидания, КПД до 90% во всем диапазоне нагрузок

-Для глобального использования, рабочая температура от -25 ° C до +70 ° C и международные сертификаты

-Надежная работа благодаря резерву мощности при запуске, а также стабилизированному току в случае перегрузки

-Монитор для измерения выходного тока в реальном времени

-Гибкие возможности для монтажа на стандартную DIN-рейку или на стену

-Линейка из 11 устройств с 5 В / 12 В / 15 В и 24 В постоянного тока до 100 Вт

SITOP преобразователь постоянного напряжения PSU3400 – стабильное питание, несмотря на колебания напряжения постоянного тока

-Интегрированное семейство продуктов DC / DC - стандартизированный дизайн

-Защита от обратной полярности на входе для предотвращения ошибок при монтаже

-Регулируемое выходное напряжение для компенсации падения напряжения

-Высокий КПД до 93%

-Диапазон температур окружающей среды от -25 до +70 °С

-Надежная светодиодная индикация рабочего состояния

-Релейный контакт без потенциала для дополнительной обработки рабочего состояния

-Возможность параллельного включения для увеличения мощности

SITOP compact – компактный блок питания для распределительных шкафов:

-Компактный блок питания шириной от 22,5 до 52,5 мм

-В первую очередь для распределенных приложений или частой работы в режиме ожидания

-Может быть подключен практически ко всем однофазным сетям без переключения - даже на постоянное напряжение

-Высокий КПД во всем диапазоне нагрузок, а также минимальные потери без нагрузки

-Удобное подключение благодаря съемным вставным клеммам

SIMATIC Design – оптимальное питание для SIMATIC S7 и не только.

Обзор

Дизайн SIMATIC S7-300 и ET 200M, 1-ф., 24 В/2,5; 5; 10 A

Системные и нагрузочные блоки питания в тонком исполнении, двухпозиционный выключатель

Дизайн SIMATIC S7-1200, PM1207, 1-ф., 24 В/2,5 A

Компактный силовой модуль с двумя выходными клеммами DC 24 В

Дизайн SIMATIC S7-1500 и ET 200MP, 1-ф., 24 В/3 A; 8 A

Компактные силовые модули с 50% дополнительной мощностью, двухпозиционный выключатель

Дизайн SIMATIC ET 200SP, 1-ф., 24 В/5 A; 10 A

Компактный блок питания с 50% дополнительной мощностью, контроль тока, 3 вставных клеммы 24 В, двухпозиционный выключатель

Дизайн SIMATIC ET200pro, 3-ф., 24 В/8 A

Питание электроники/датчиков и стабилизированный блок питания со степенью защиты IP67

Сертификация

-Оригинальные блоки питания SIMATIC для каждой линейки PLC по дизайну и функциональности

-Прямая установка в системную стойку SIMATIC без бокового зазора к другим модулям

-Надежное питание напряжением 24 В постоянного тока не только систем SIMATIC, но и других компонентов

-Однофазные блоки питания с автоматическим переключением диапазонов 120В / 230В переменного тока

Специальные исполнения – специальные конструкции для особых задач и условий

Электропитание с полной защитой – с дополнительными модулями и DC UPS

Если блок питания выходит из строя

Резервируемая конфигурация электропитания с модулями резервирования SITOP

Защита от перегрузки или короткого замыкания в цепи 24 В

Селективная защита цепей 24 В с помощью модулей распределения SITOP

При исчезновении напряжения питания на входной стороне

Буферизация электропитания с помощью

буферного модуля SITOP (до нескольких секунд) для SITOP PSU8200, PSU6200 и smart

SITOP DC UPS с конденсаторами (до нескольких минут)

SITOP DC UPS с аккумуляторными батареями (до нескольких часов)

Модуль резервирования – SITOP RED1200

отказобезопасность при неполадках

-Питание не прерывается даже при отказе одного из источников питания

-Небольшая монтажная площадь благодаря компактному дизайну

-Развязка двух блоков питания до 10 А или 40 А

-Входное напряжение до 100 В постоянного тока, защита от обратного напряжения до 200 В постоянного тока

-Резервируемая конфигурация питания для напряжений постоянного тока от 12 до 48 В

-Защитный диод для последовательного подключения двух блоков питания и повышения напряжения до 96 В

-Пружинные клеммы

Модуль резервирования – SITOP PSE202U отказобезопасность при неполадках

-Питание не прерывается даже при отказе одного из блоков питания

-Небольшая монтажная площадь благодаря компактному дизайну

-Развязка двух блоков питания до 10 А или 40 А

-Непрерывный мониторинг блоков питания и сигнализации состояния

-Модуль резервирования 24 В / NEC Class 2 с ограничением на стороне выхода до 100 ВА

Модуль распределения – SITOP SEL1200/SEL1400

Безопасность при перегрузке на стороне 24 В

-Мониторинг цепей нагрузки 24 В и безопасное отключение неисправных трактов при коротком замыкании или перегрузке

-SEL1200: характеристика отключения по стандартам PLC

-SEL1400: ограничивающая характеристика отключения для самых высоких требований к защите 24 В (например, PSE200U)

-Последовательное подключение выходов снижает нагрузку на блок питания и обеспечивает контролируемый запуск машины без непредсказуемых и случайных эффектов рассинхронизации

-Быстрое обнаружение неисправностей с помощью светодиодов на каждом выходе и диагностического интерфейса для групповой и поканальной диагностики с сигнализацией текущей информации для каждого выхода с шагом 1 А через последовательный интерфейс с использованием стандартного цифрового входа PLC

-Декодирование последовательных данных через свободные функциональные блоки в SIMATIC S7-1200 / 1500/300/400 сокращает время простоя

-Параллельное использование 2 выходов для увеличения мощности до 15 А

-Простой ввод в эксплуатацию (ручное включение / выключение с помощью кнопки сброса, 8 выходов на модуль, компактный дизайн, пружинные клеммы

Модуль распределения – SITOP PSE200U

Безопасность при перегрузке на стороне 24 В

-Мониторинг цепей нагрузки 24 В и безопасное отключение неисправных трактов при коротком замыкании или перегрузке

-Повышение эксплуатационной готовность благодаря бесперебойной и однонаправленной подаче питания 24 В для оставшихся цепей нагрузки

-Последовательное подключение выходов снижает нагрузку на блок питания

-Точка замера напряжения для каждого выхода для простого измерения тока (1 В = 1 А)

-Быстрое обнаружение неисправностей с помощью светодиодов на каждом выходе и суммирующей или поканальной сигнализации

-Анализ поканальной сигнализации через функциональный блок в SIMATIC S7-1200 / 1500/300/400 или в SIMOTION CPU сокращает время простоя

Буферный модуль –

Буферизация отключения сети на несколько секунд

-Буферизация кратковременных отключений сетевого питания в секундном диапазоне - около 80% случае исчезновения напряжения в сети в Германии продолжаются не более 100 мс

-Необслуживаемый накопитель энергии

-Простое подключение параллельно выходу блока питания SITOP PSU6200, smart или modular

-Возможно параллельное включение нескольких буферных модулей

DC UPS с конденсаторами –

Буферизация отключения сети на несколько минут

-Буферизация в диапазоне до нескольких минут, в зависимости от тока нагрузки и конфигурации DC UPS (для UPS500S с 3 дополнительными модулями UPS501S)

-Не требующие обслуживания двухслойные конденсаторы

-Короткое время зарядки

-Длительный срок службы даже при высоких температурах окружающей среды

-Без "эффекта кипения" во время работы или в случае ошибки

-Простое подключение к PC с программным инструментарием (бесплатно) через интерфейс USB

-Безопасное завершение работы приложений и PC

DC UPS с аккумуляторными батареями –

Буферизация отключения сети на несколько часов

-Буферизация электропитания вплоть до нескольких часов, в зависимости от текущей нагрузки

-Гибкая интеграция в автоматизацию через входы / выходы, интерфейс USB или Ethernet / PROFINET (2 порта), интеллектуальное управление батареями для оптимальной зарядки и мониторинга

-Удаленный мониторинг со встроенным веб-сервером

-Простая настройка и мониторинг с помощью SITOP Manager (бесплатное ПО для PC)

- Безопасное завершение работы приложений на нескольких компьютерах

- Встроенный сервер OPC UA для гибкой интеграции в широкий спектр систем автоматизации или систем оперативного управления и мониторинга

-Полная интеграция в TIA (STEP 7, TIA-Portal, SIMATIC PCS7) для экономии времени и средств

Аккумуляторные блоки бесперебойного питания SITOP DC UPS :

Для буферизации кратковременных отключений сетевого

питания продолжительностью до нескольких минут

предлагается источник бесперебойного питания

постоянным током (DC UPS) SITOP UPS500 для блоков

питания SITOP 24 В. Для решений автоматизации на базе PC

конденсаторных блоков бесперебойного питания высокой

ёмкости SITOP UPS500 достаточно для сохранения

эксплуатационных параметров и данных пользователя,

а также правильного завершения работы программ. С

помощью модулей расширения SITOP PSU501S (макс. 3)

буферное время может быть увеличено.

Аккумуляторные блоки бесперебойного питания SITOP DC UPS 1600 :

осредством объединения ИБП постоянного тока SITOP

UPS1600 DC по меньшей мере с одним модулем

аккумуляторных батарей UPS1100 и блоком питания SITOP

возможно перекрытие длительных сбоев питания.

Интеллектуальное управление батареями автоматически

распознает аккумуляторы энергии UPS1100, обеспечивая

регулируемую по температуре зарядку и непрерывный

контроль. Компактные модули DC UPS допускают

перегрузку, напр., для подачи тока включения на

промышленные PC. Для автономного режима существует

возможность запуска от аккумуляторов.

Дополнительные модули SITOP :

Один блок питания не может гарантировать бесперебойное

питание 24 В. Аварийные отключения сетевого питания,

сильные колебания напряжения в сети или неисправные

нагрузки могут парализовать работу установки и стать

причиной высоких расходов. Дополнительные модули

обеспечивают защиту от неполадок на первичной и

вторичной стороне, вплоть до полной универсальной защиты.

Модули расширения для SITOP Modular PSU 100M PSU 300M PSU 300S :

SITOP smart

Блоки питания с входным напряжением однофазного (для PSU100S) или трехфазного (для PSU300S)

переменного тока, выходным напряжением =12 В, =24 В или =48 В и токами нагрузки до 40 А. SITOP

Smart отличаются высокой перегрузочной способностью (до 150% от вых.ном. тока) и обеспечивают

эффективную защиту нагрузки от коротких замыканий, перенапряжений, перегрузок. Блоки сохраняют

работоспособность в диапазоне температур от -10 до +70°C. Модификации с выходным напряжением

=24 В позволяют использовать модули расширения.

SITOP modular

Модульные блоки питания PSU100M, PSU200M, PSU300M и PSU400M. Блоки питания могут

использоваться самостоятельно или расширяться дополнительными модулями резервирования,

увеличения допустимого времени исчезновения входного напряжения, контроля и диагностики.

Блоки питания PSU100M/200M/ 300M имеют 1-, 2- или 3-фазное входное напряжение переменного

тока соответственно, выходное напряжение =24 В или =48 В и токи нагрузки от 5 до 40 А. Модуль

PSU400M выполняет функции конвертора постоянного тока =600 В в постоянный ток =24 В.

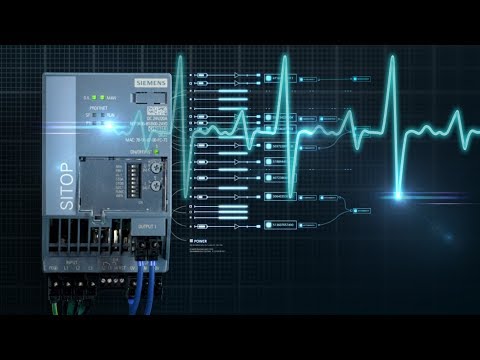

Модульные блоки питания PSU8600 :

Блоки питания серии «SITOP Modular, PSU8600» используется для питания постоянным током установок с сетевыми системами автоматизации. SITOP Modular, PSU8600 могут быть непосредственно интегрированы в инфраструктуру локальной сети с помощью двух встроенных портов PROFINET.

Высочайший уровень надежности питания достигается за счет постоянного мониторинга отдельных ветвей и компонентов системы на наличие перегрузки, кратковременных сбоев питания и проч. и быстрой локализации неисправности посредством сети PROFINET.

Оптимизация работы (энергопотребления) осуществляется путем измерения тока и напряжения питания отдельных выходов и индивидуального подключения/отключения выходов через PROFIenergy при работе/простое.

Основные характеристики серии:

- Экономия пространства за счет наличия нескольких встроенных выходов с возможностью их выборочного мониторинга

- Индивидуально настраиваемые выходы (отсутствие необходимости дополнительного питания на 5 В, 12 В или 15 В)

- Индивидуальная настройка выходного напряжения для каждого выхода

- Компактные размеры (ширина), монтаж вплотную, без зазоров

- Высокий КПД (низкое тепловыделение)

- Возможность легкого наращивания системы (увеличение количества выходов, буферизация) без внешних проводов за счет модулей расширения

- Два встроенных порта Ethernet/PROFINET (не требуется внешний коммутатор)

- Полная интеграция в TIA требует меньшего времени и затрат при конфигурировании (TIA Portal) и эксплуатации

- SIMATIC S7 функциональные блоки для легкой интеграции в STEP 7

- Быстрое подключение для управления и мониторинга через WinCC FacePlate

- Простая интеграция в системы управления энергопотреблением (протокол PROFIenergy)

- Экономия энергии во время перерывов с помощью целенаправленного переключения выходов

Однофазные с выходным напряжением =24 В :

6EP1 336-3BA00

Входное напряжение: ~120/230 В

Номинальное выходное напряжение: =24 В

Номинальный выходной ток: 20.0 А

Блок питания SITOP modular с линейным или фазным входным напряжением переменного тока; переключаемыми выходными характеристиками; возможностью расширения дополнительными модулями

Наличие модификации 6EP1 336-3BA00-8AA0, сохраняющей работоспособность при появлении конденсата на печатных платах и в тропических условиях

6EP1 337-3BA00

Входное напряжение: ~120/230 В

Номинальное выходное напряжение: =24 В

Номинальный выходной ток: 40.0 А

Блок питания SITOP modular с линейным или фазным входным напряжением переменного тока; переключаемыми выходными характеристиками; возможностью расширения дополнительными модулями

Преобразователи DC_DC :

SITOP DC / DC преобразователи - для стабильного питания, несмотря на колебания напряжения постоянного тока

Преобразователь SITOP DC / DC можно использовать как "освежитель" – другими словами, этот модуль гарантирует надежное электропитание к удаленной нагрузке при наведении мостов на большие расстояния. В то же время преобразователь постоянного тока SITOP служит стабилизатором: если источник питания нестабилен, он стабилизирует его в Нижнем фидере. Этот тип модуля идеально подходит для использования с устройствами на батарейном питании, где выходное напряжение батареи может меняться в зависимости от ее состояния заряда. Преобразователь постоянного тока SITOP обеспечивает стабильную подачу постоянного тока 24 В на подключенные нагрузки, такие как блок управления (CPU).

С альтернативными уровнями выходного напряжения :

Оборудованный для специальных функций и условий

Имеются ли в виду ограниченные условия установки, жесткие условия окружающей среды или специальные входные или выходные напряжения: блоки питания в специальных конструкциях и приложениях обеспечивают надежную и эффективную подачу энергии, даже если они подвергаются чрезвычайным требованиям. Благодаря своей компактной конструкции они могут быть идеально интегрированы в существующие установки.

С входным напряжением постоянного или переменного тока и выходным напряжением =24 В :

ITOP – надёжные блоки питания 24 V DC

Эффективная работа любого оборудования требует стабильного и

непрерывного электропитания. Надёжность и инновационность

регулируемых блоков питания SITOP даёт уверенность в высоком уровне

качества питания в промышленных системах и инфраструктурных объектах.

Трехфазные с выходным напряжением =24 В :

6EP1 437-3BA00

Входное напряжение: трехфазное, ~400 … 500 В

Номинальное выходное напряжение: =24 В

Номинальный выходной ток: 40.0 А

Блок питания SITOP modular с широким диапазоном изменений входного напряжения трехфазного переменного тока; переключаемыми выходными характеристиками; возможностью расширения дополнительными модулями

Наличие модификации 6EP1 437-3BA00-8AA0, сохраняющей работоспособность при появлении конденсата на печатных

платах и в тропических условиях

6EP1 437-3BA10

Входное напряжение: трехфазное, ~400 … 500 В

Номинальное выходное напряжение: =24 В

Номинальный выходной ток: 40.0 А

Блок питания SITOP PSU300M с широким диапазоном изменений входного напряжения трехфазного переменного тока;

переключаемыми выходными характеристиками; возможностью расширения модулем резервирования
