Пускорегулирующая аппаратура

Подбор по параметрам
От
До
Пускорегулирующая аппаратура

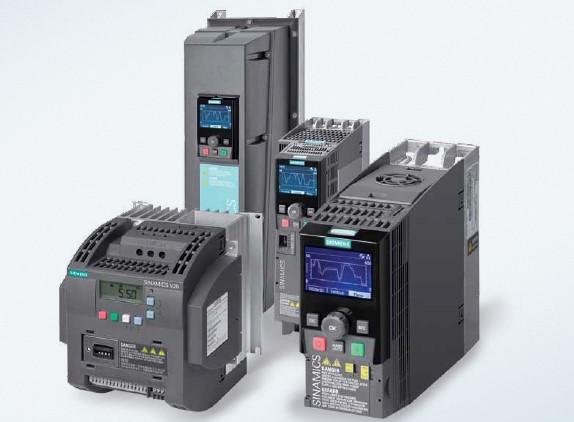

В зависимости от сферы применения, семейство преобразователей частоты SINAMICS
предлагает оптимальную модификацию для любой приводной задачи.
• Для SINAMICS G во главе угла стоит эффективность.
Преобразователи разработаны для решения
стандартных задач с асинхронными двигателями.
Варианты управления начинаются с U/f и заканчиваются
векторным управлением.
• Для SINAMICS S приоритетом является гибкость.
Преобразователи решают специальные задачи
управления синхронными и асинхронными двигателями и
отвечает самым высоким требованиям по
- динамике и точности
- интеграции многочисленных технологических функций в
регуляторы приводов
• SINAMICS DCM это привод постоянного тока из
семейства SINAMICS. Благодаря своей универсальной
способности к расширению от отвечает как базовым, так
и повышенным требованиям в области приводной техники
и смежных областей.
ПодробнееСвернуть

Сортировать по:
Показывать по:

Siemens пусковые сборки прямого и реверсивного пуска Sirius 3RA2

Пусковые сборки 3RA2

Безпредохранительные пусковые сборки 3RA2 состоят из автоматического выключателя защиты электродвигателей 3RV2 и электромагнитного контактора 3RT2. Устройства электрически и механически соединены припомощи специального переходника (модуль сопряжения, набор проводников и если необходимо, адаптер для монтажа на систему сборных шин).

Пусковые сборки 3RA2 для прямого и реверсивного пуска доступны для токов до 32 A (приблизительно 15 кВт/400 В).

В пусковой сборке 3RA2, автоматический выключатель 3RV2 защищает двигатель от перегрузки и короткого замыкания. Вышестоящие устройства защиты, такие как плавкие предохранители (ограничители), устанавливаются если отключающая способность должна быть увеличена до 153 кA при 400 В.

Автоматические выключатели S00 могут комбинироваться с контакторами типоразмера S0 модификация которых подразумевает винтовые зажимы.

Условия эксплуатации

Пусковые сборки 3RA2 климатически устойчивы. Они предназначены для использования в закрытых помещениях в которых нет суровых условий окружающей среды (пыль, едкая среда, взрывоопасные газы). Для условий где превалирует пыльная и влажная среда могут использоваться защитные корпуса.

Поведение в случае короткого замыкания

Стандарты DIN EN 60947-4-1 (VDE 0660 Part 102) и IEC 60947-4-1 позволяют различать два разных типа координации (тип 1 и тип 2). Любое КЗ, которое происходит, безопасно прилюбом типе координации. Разница между ними заключается в характере повреждений устройства вызванных коротким замыканием.

Тип координации "1"

После срабатывания автомата из-за КЗ, допускается выход из строя контактора и реле перегрузки, а также сваривание контактов контактора. Пускатель должен быть заменен.

Тип координации "2"

После срабатывания автомата из-за КЗ, неповрежденные контактор и реле перегрузки могут быть перезапущены (кривая срабатывания реле не изменяется). Допускается сваривание контактов контактора, если они могут быть легко разъединены без какой либо деформации. Замена пускателя не требуется.

Время срабатывания

Все пусковые сборки 3RA2 описанные здесь разработаны для обычных условий пуска (не тяжелых), другими словами время срабатывания при перегрузке обычно не больше 10 секунд (CLASS 10). Точное значение данного времени может быть получено из время-токовой характеристики автоматического выключателя.

Метод соединения

Для всех пусковых сборок до 32 A доступны модификации с пружинными и винтовыми зажимами. Для соединения двух устрйоств с пружинными зажимами поставляются втычные модули соединения для типоразмеров S00 и S0, которые позволяют очень быстро собрать пусковую сборку.

Для соединения автоматического выключателя с винтовыми зажимами с контактором имеющим пружинные зажимы имеется специальный модуль соединения для типоразмеров S00 и S0.

Собранные пусковые сборки 3RA2

Безпредохранительные сборки 3RA2 могут заказваться как уже собранные и проверенные на заводе.

Управляющие напряжение для них 50/60 Hz 230 В AC и24 В DC.

Дополнительные принадлежности

Так как сборки 3RA2 состоят из автоматического выключателя 3RV2 и контакторов 3RT2, то 3RA2 имеют такие же доп. принадлежности, что и автоматы с контакторами - доп. контакты, ограничитель перенапряжений, ручной привод для установки на дверь шкафа.

Ввод питания

Для данных устройств существует четыре способа ввода питания:

- Параллельными проводами

- Трехфазные шины

- Шинные адаптеры 8US

- Система ввода питания SIRIUS 3RV29

Пусковые безпредохранительные сборки для самостоятельной сборки

Такие сборки доступны для токо до 40A (приблизительно 18.5 кВт/400В).

Такие безпредохранительные комбинации могуи легко собираться заказчиком. Для этого необходимо иметь автоматический выключатель 3RV2 , контактор 3RT2 и соответствующий набор для сборки.

Для реверсивных пускателей с размером обязательно надо использовать адаптер для монтажа на стандартную рейку для достижения необходимой механической прочности. Такой адаптер не требуется если используется адаптер для системы сборных шин.

В диапазоне токов 32...100 А используются безпредохранительные пуковые сборки 3RA1.

Для токов свыше 100 А используются автоматические выключатели SENTRON 3VL и контакторы SIRIUS 3RT.

Заказчик также может заказывать протестированные комбинации автомата с полупроводниковыми коммутационными устройствами (устройства плавного псука, полупроводниковые контакторы) и с дополнительными устройсвами контроля и управления (реле контроля тока 3RR, система защиты и управления двигателем SIMOCODE 3UF).

Возможны следующие варианты комбинаций:

- Прямой/реверсивный пускатель (см. собранные сборки 3RA2)

- Пускатель "Звезда-треугольник" ( только для самостоятельной сборки с модулем сопряжения)

- Полупроводниковый пускатель/устройство плавного пуска (только для самостоятельной сборки с модулем сопряжения)

Коммуникация при помощи интерфейса IO-Link

Пусковые сборки могут сопряжены с интерфейсом IO-Link для соединения с высокоуровневой системой управления. Для этого контактор должен быть снабжен втычным функциональным модулем сопряжения 3RA27 11 (существуют модификации для прямого, реверсивного пуска и пуска звезда-треугольник). Электрическое соединение осуществляется припомощи трех стандартных кабелей.

Функциональные модули необходимы не только для комуникации (коммутационное состояние, обратная связь или сигнал готовности), но и для электрической блокиовки (для реверсивного пуска и пуска звезда-треугольник), а также для реализации реле времени (сборка звезда-треугольник). Данные и напряжение питания передаются по плоским кабелям на фидере .

Интеграция в сети AS-интерфейса

Фидер может интегрироваться с системой высокого уровня не только при помощи IO-Link, но и через AS-Interface. Интеграция в AS-интерфейс везде где необходимо большое количество информации о коммутационном состоянии устройств. Для этого требуется функциональный модуль сопряжения 3RA27 12 (существуют его модификации для прямого пуска, реверсивного пуска и пуска звезда-треугольник).

Устройства могут использовать A/B технологию, при этом к AS-интерфейсу могут быть подключены до 62 фидеров, контролируемых одним управляющим устройством (вне зависимости от вида фидера - прямой, реверсивный пуск или пуск звезда треугольник). В результате, получаем значительное снижение количнства проводов.

Функциональные модули выполняют не только функцию сопряжения с AS - интерфейсом, но и электрические блокировки (для реверсивных пускателей и пускателей звезда-треугольник), а также реле ыремени (для пускателей звезда-треугольник).

Обмен данными и питания передаются по плоским кабелям на фидере.

Полная интеграция в систему автоматизации

Благодаря возможности передачи данных через IO-Link или AS-интерфейс, фидеры SIRIUS могут полностью интегрироваться в систему автоматизации.

Установка

Безпредохранительные пусковые сборки 3RA2 могут устанавливаться на стандартную рейку TH35 согласно EN 60715 (глубина 15 мм) или на адаптер для системы сборных шин (межосевое расстояние шин 60 мм, толщина шин 5-10 мм со скругленными краями).

Сборки 3RA2 могут также быть установлены используя систему ввода питания 3RV29.

Особенности

Безпредохранительные пусковые сборки 3RA2 имеют множество преимуществ, ниже приведены самые важные из них:

- Минимальный объем, не требуется затрат времени на сборку, минимум проводников (только один заказной номер 3RA2.)

- Соединение автоматического выключателя с любым устройством коммутации производится при помощи втычных соединителей. Это позволяет бысто и без ошибок собрать сборку с винтовыми или пружинными зажимами.

- Всевозможные сертификаты позволяют применять устройства во всем мире

- Высокая надежность благодаря отключающей способности до 153 kA с типом координации 1 и 2

- Одни и те же доп. принадлежности для устройтв с типоразмерами S00 и S0

- Меньшее потребление энергии на 5-10 % в сравнении с предыдущими версиями устйроств

- Возможность передачи данных благодаря стандартным функциональным модулям интерфейсов IO-Link и AS, для быстрой интеграции в системы автоматизации

Siemens пусковые комбинации

Простая пусковая сборка состоит из автоматического выключателя и контактора и не имеет ступенчатого или плавного пуска. Применение пусковой сборки оправдано для приводов насосов, вентиляторов и т.п. Однако в случаях с приводами большой мощности запуск может производиться аппаратурой SIRIUS. Прямой пуск характеризуется высокими пусковыми моментом и током в процессе пуска.

Компоненты из набора системных модулей SIRIUS-3R позволяют из немногих вариантов аппаратов и принадлежностей легко, недорого и без ошибок самостоятельно смонтировать все возможные комбинации.

Пусковые комбинации без предохранителей состоят из силового автомата и контактора. Они выполняют функцию защиты от перегрузки и короткого замыкания, а также функцию эксплуатационной коммутации двигателя. Они поставляются также на адаптере сборной шины с AS-интерфейсом.

Вы можете заказать как собранную на заводе комбинацию, так и монтажный комплект, возможна поставка с модулем AS-интерфейса.

Достоинства

Состоящие из двух самостоятельных стандартных аппаратов из программы SIRIUS-3R - Наличие во всех странах мира. Короткие сроки поставки. Возможность самостоятельной сборки, благодаря этому небольшие затраты на хранение. Применимость принадлежностей стандартных аппаратов, благодаря этому небольшая номенклатура хранимых на складе позиций. Сокращение времени техобслуживания за счет замены стандартных модулей.

Модульная система с электрическим и механическим соединением аппаратов посредством соединительных модулей - Самостоятельная сборка занимает 1/3 от обычного времени монтажа. Исключение ошибок при проводном монтаже, поэтому сокращается время испытаний.

Согласованные друг с другом электрика, механика и дизайн отдельных стандартных аппаратов - Потребительская отпайка SIRIUS-3R представляет собой в шкафу один блок. Монтаж в шкафу осуществляется одним блоком. Небольшая занимаемая площадь. Оптимальное сочетание электрических параметров. Простота проектирования.

Прямой монтаж силового автомата с контактором - В случае неисправности в шкафу легко определяется соответствие силового автомата и контактора.

SIRIUS охватывает весь диапазон от 0.06 до 250 кВт при 400 В.

Siemens Реверсивный пуск

Наши реверсивные контакторные сборки позволяют управлять вращением двигателя в обоих направлениях - по часовой стрелке и против часовой стрелки. Эти сборки состоят из двух стандартных контакторов, которые изменяют порядок чередования фаз на обмотке статора асинхронного двигателя.

При сборке реверсивных пускателей самостоятельно электрическое соединение и механическая блокировка контакторов может быть проведена легко, быстро и надежно с применением соединительных проводников или модулей и модулей механической блокировки модульной системы SIRIUS. Пусковая характеристика аналогична прямому пуску.

Компактные безпредохранительные фидеры на реверсивных сборках в соединении с соответствующими защитными устройствами также позволяют экономить место в шкафах управления.

Полностью смонтированные и прошедшие испытания собранные комбинации для реверсирования предназначены для мощностей до 45 кВт, на более высокие мощности предлагается комплект для самостоятельной сборки

Конструктивное исполнение

- До 5,5 кВт типоразмер S00-S00

- До 11 кВт типоразмер S0-S0

- До 22 кВт типоразмер S2-S2

- До 45 кВт типоразмер S3-S3

Производственная программа

Комбинации контакторов для реверсирования состоят из 2 отдельных контакторов одинаковой мощности

Контакторы имеют электрическую и механическую блокировку (блокировку размыкающим контактом)

Основные токовые цепи соединены при помощи стандартных элементов связи

Достоинства реверсивной сборки Siemens

- Все компоненты являются стандартными - Небольшая потребность в запасных частях, экономия

- Оптимизированный к.п.д. относительно стандартных двигателей - Меньше габариты при большей мощности

- Небольшая установочная ширина - Экономия места в распределительном шкафу

- Возможность последующего монтажа других стандартных принадлежностей SIRIUS в любое время - Любые варианты без дополнительных расходов. Сокращение объема запасных частей

- Большой механический и электрический ресурс - Большой ресурс при высокой частоте коммутаций

- Возможность использования при высокой температуре окружающей среды, гибкость в применении - Простота проектирования, установка "вплотую"

Запуск по схеме звезда-треугольник

Комбинации контакторов 3RA14 для пуска двигателей переменного тока переключением их обмоток со звезды на треугольник могут быть заказаны следующим образом:

- Типоразмеры от S00 до S3:

Полностью собранные и проверенные, с электрической блокировкой, с выдержкой времени при переключении до 10 сек. (типоразмер S00 с электрической и механической блокировками).

- Типоразмеры от S00 до S12:

Как компоненты для самостоятельной сборки.

Коммутационная пауза 50 ms уже входит в перечень функций реле времени.

При необходимости выбора реле перегрузки для защиты двигателей см. "Реле перегрузки SIRIUS“.

Существуют также дополнительные принадлежности (блоки вспомогательных контактов, устройства ограничения перенапряжений и т.п.), которые должны заказываться отдельно.

Комбинации контакторов 3RA14 имеют винтовые зажимы и допускают крепление винтами на монтахной панели и защелками на стандартной 35 mm монтажной рейке.

Полностью смонтированные и испытанные контакторные сбоки 3RA14 имеют один свободный встроенный НО контакт, который установлен на фронтальной поверхности контактора K3.

Электронный блок вспомогательных контактов с выдержкой времени установлен на фронтальной поверхности полностью собранных и проверенных контакторных сборок типоразмера S00 до 7.5 kW, в то время как в типоразмерах от S0 до S3 от 11 kW до 75 kW реле времени устанавливается сбоку.

Компоненты для самостоятельной сборки

Монтажные комплекты с электрическими соединительными элементами и, при необходимости, с механическими соединительными элементами предназначены для сборки пусковых комбинаций контакторов по схеме звезда-треугольник. Контакторы, реле перегрузки, реле времени для пусковых комбинаций контакторов переключением со звезды на треугольник, вспомогательные контакты для электрических блокировок, а, при необходимости, также клеммы питания, механические блокировки и монтажные платы (основания) должны заказываться дополнительно.

Исключение: в сборочном комплекте для комбинации контакторов типоразмера S00 механическая блокировка между контактором для соединения в звезду и контактором для соединения в треугольник входит в состав комплекта.

Монтажные комплекты типоразмеров от S00 до S0 содержат верхние и нижние электрические соединения силовых цепей: между линейным контактором и контактором соединения в треугольник (верхнее), между контактором соединения в треугольник и контактором соединения в звезду (нижнее).

Для типоразмеров от S2 до S12 из-за больших сечений электрических присоединительных элементов силовых цепей в качестве монтажного блока предлагается только нижнее электрическое соединение между контактором для соединения в треугольник и контактором для соединения в звезду.

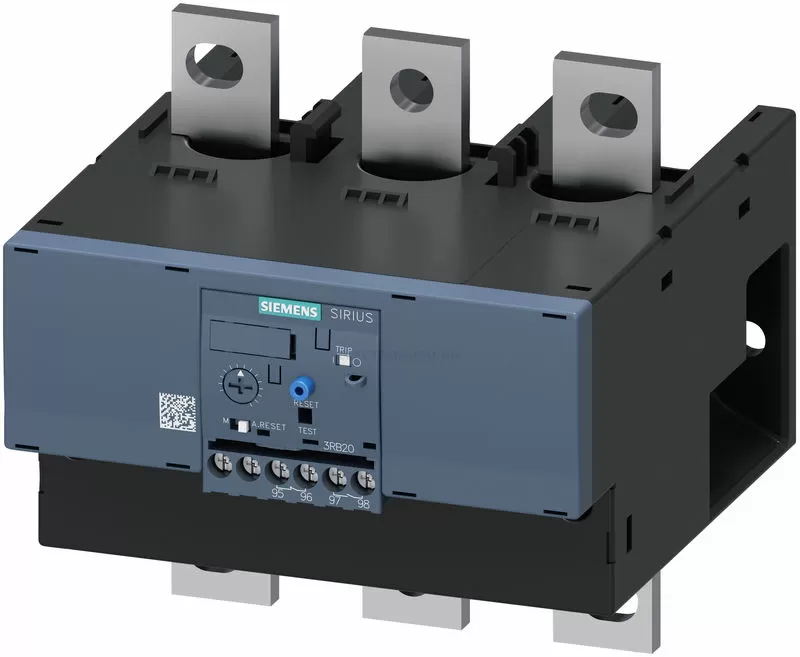

Защита электродвигателей

Для защиты электродвигателей при перегрузке могут применяться реле перегрузки или термисторная защита.

Реле перегрузки может устанавливаться на линейный контактор или монтироваться отдельно. Оно должно настраиваться на ток, составляющий 0.58 от номинального тока двигателя.

Полностью смонтированные и прошедшие испытания комбинации для схем "звезда -треугольник" перекрывают диапазон мощностей до 75 кВт, для более высокой мощности возможен заказ комплекта для самостоятельной сборки. Для мощностей до 7,5 кВт предлагается комбинация с расположенным на фронтальной стороне реле времени, от 7,5 кВт до 75 кВт . с реле времени, расположенным сбоку. Эти комбинации предлагаются как для переменного (24 В, 110 В, 230 В), так и постоянного тока 24 В.

Производственная программа

Полностью смонтированная комбинация включает в себя следующие компоненты:

- Сетевой контактор - контактор на треугольник - контактор на звезду

- Монтажный комплект (соединительные элементы соединение основной токовой цепи или мост для соединения в звезду)

- Блок вспомогательных выключателей (1 замыкающий контакт) в резерв

- Реле времени на лицевой стороне до 7,5 кВт или боковое реле времени для 7,5 д- 75 кВт

- Вспомогательный выключатель для индивидуального управления

- От 22 кВт (S2-S2-S0) смонтированные комбинации поставляются с монтажной платой.

Все составляющие являются стандартными компонентами SIRIUS 3R. Дополнительно могут быть поставлены другие стандартные принадлежности, такие как вводные клеммы, 3-х фазные сборные шины, ограничитель перенапряжения или механическая блокировка.

Достоинства схем "звезда-треугольник"

- Все компоненты являются стандартными - Небольшой запас запасных частей, экономия расходов

- Оптимизированный к.п.д. относительно стандартных двигателей - Меньше габариты при большей мощности

- Небольшая установочная ширина - Экономия места в распределительном шкафу

- Возможность последующего монтажа других стандартных принадлежностей SIRIUS в любое время - Любые варианты без дополнительных расходов

- Большой механический и электрический ресурс - Большой ресурс при высокой частоте коммутирования

- Возможность использования при высокой температуре окружающей среды, гибкость в применении - Простота проектирования, установка "впритык"

Siemens Sirius Net Пусковые сборки с интерфейсом

Тенденция к децентрализации не может быть остановлена - и SIRIUS NET - ставит вехи во взаимодействии между потребляющими разводками. SIRIUS NET сделает реальным взаимодействие между коммутационными устройствами. Связь устанавливается или через AS интерфейс - сетевая система самого низкого уровнях в автоматизации - или через PROFIBUS. Коммутационные устройства могут тогда легко связываться непосредственно с контроллером на большом расстоянии.

AS-interface

Интерфейс подключения датчиков и исполнительных механизмов ("Actuator-Sensor-Interface", AS-интерфейс) осуществляет коммуникацию между датчиками/исполнительными механизмами и системой управления и упрощает монтаж управляемой установки. Технические принципы построения AS-интерфейсов обеспечивают возможность их гибкого использования также и в зонах с повышенной электрической и электромагнитной зашумленностью.
